Lugar de origen:
Porcelana
Nombre de la marca:
Customization
Certificación:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número de modelo:
Hembra de 3 pines a Molex 51163-0300

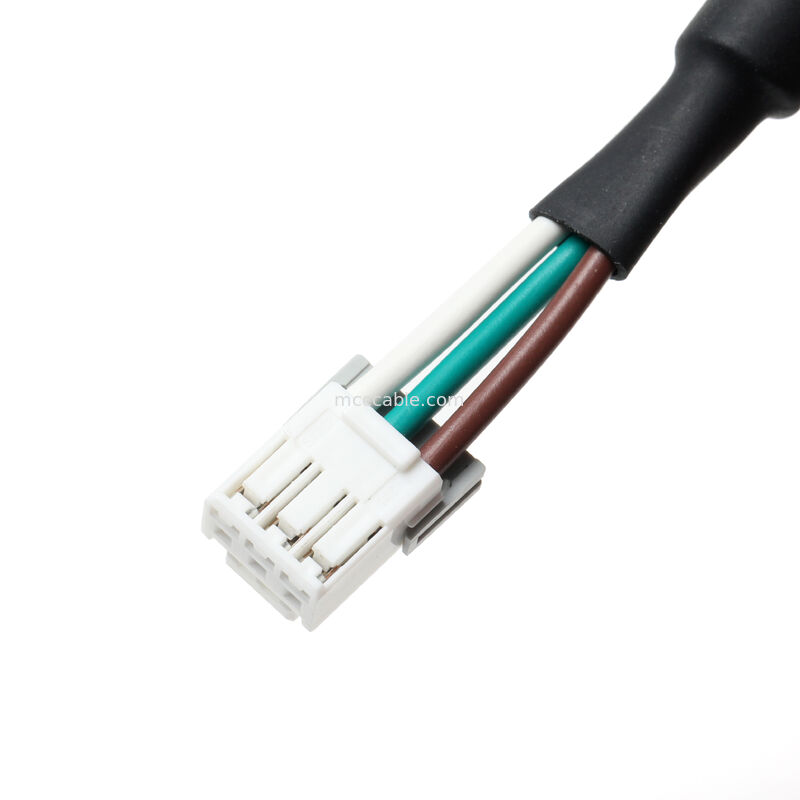

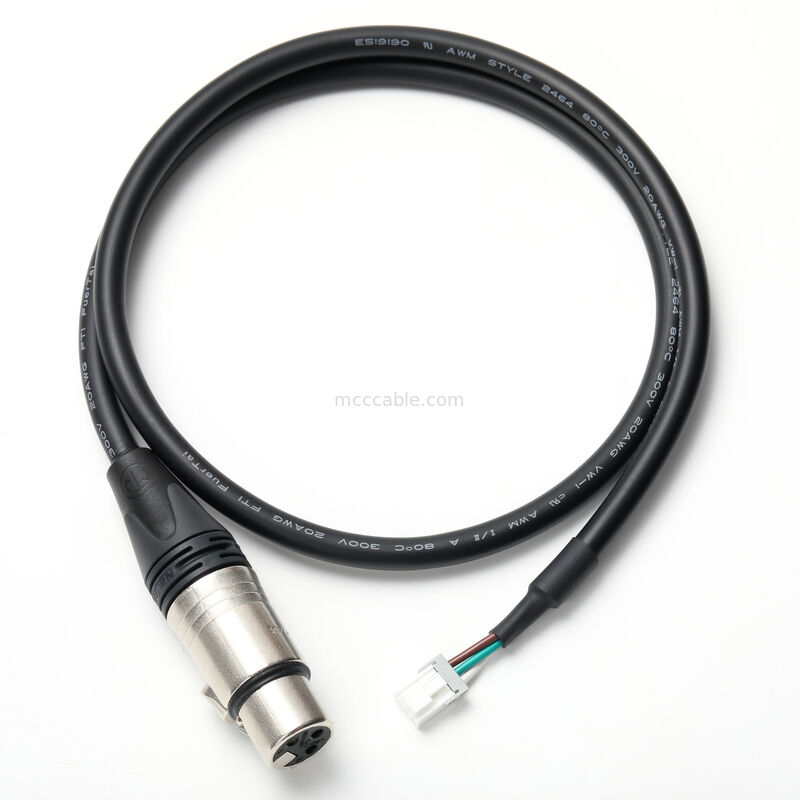

Conjunto de cable XLR personalizado de 3 pines femenino a Molex 51163-0300
- ¿Por qué no lo haces? - No lo hago.
Conjunto de cable XLR personalizado de 3 pines femenino a Molex 51163-0300:
Este conjunto de cables XLR de 3 pines de mujer a molex de 3 pines de minibloqueo está diseñado para
aplicaciones de audio profesional, control industrial y transmisión de señales.
Utilizando un conector Neutrik NC3FXX XLR genuino y carcasa Molex 51163-0300 con TPA
retención, este cable proporciona una alta durabilidad mecánica, bloqueo seguro y señal de bajo ruido
el rendimiento.
El cable está construido con conductores UL2464 20AWG, lo que garantiza un excelente
Cada ensamblaje se somete a un 100% de electricidad
Pruebas de continuidad, resistencia al aislamiento y prevención de cortocircuitos, garantizando una calidad impecable
rendimiento en entornos exigentes.
Características clave

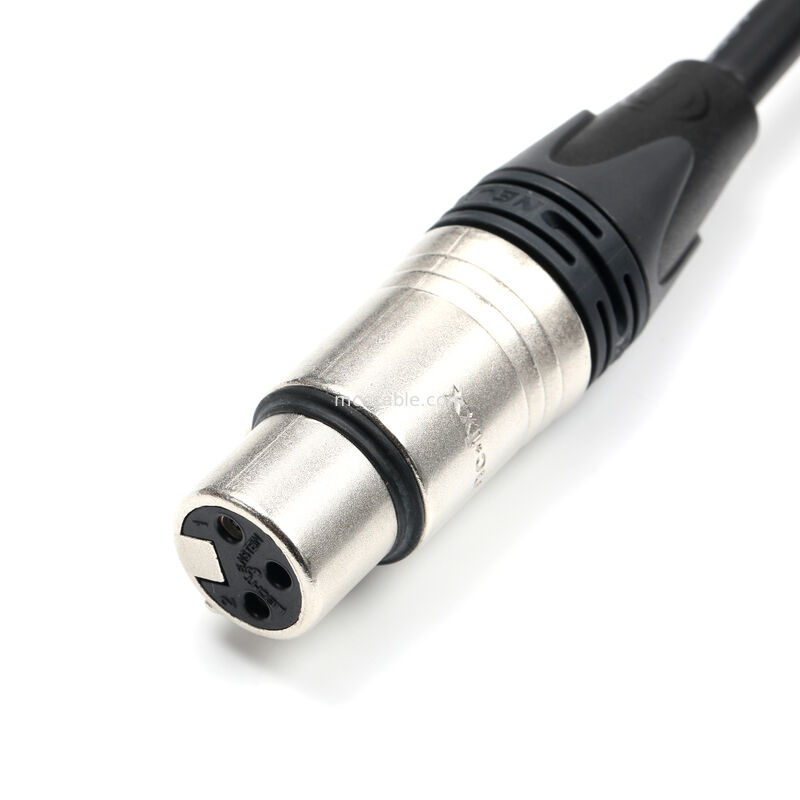

Neutrik NC3FXX XLR de 3 pines Mujercerradura segura y duradera de acuerdo con las normas de la industria

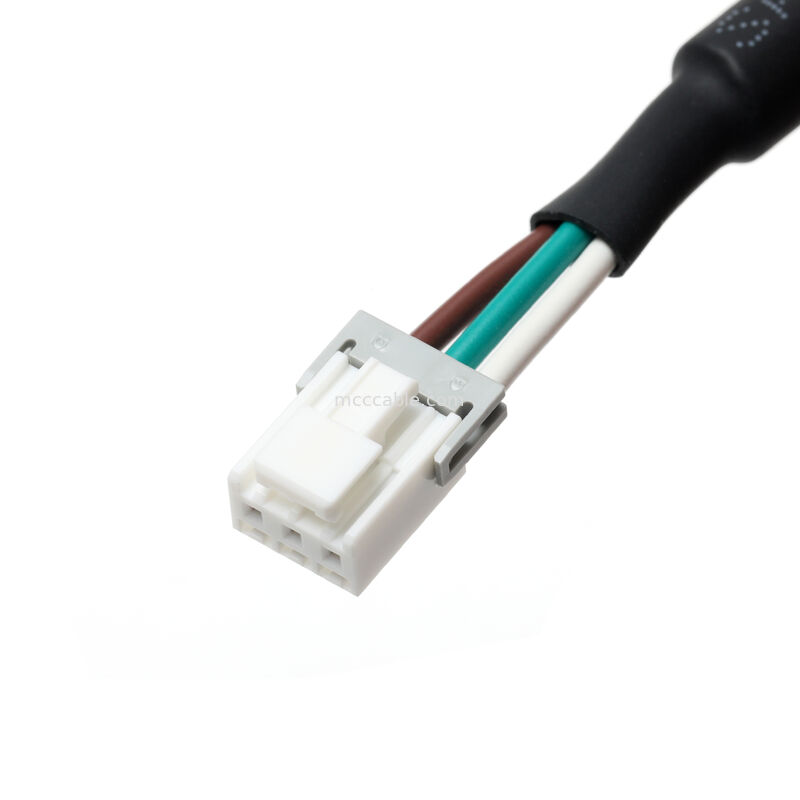

Molex 51163-0300 Encasillado de 3 pines con mini-bloqueoCompacto y resistente a las vibraciones
Con Molex TPA (0511640305) ️Asegura la retención de la terminal y la seguridad contra el retroceso
Cable UL2464 20AWG, OD 6,6 mm transmisión de señal estable
Disponible longitud personalizada(de 300 mm a 10 m)
Se realizará un ensayo de continuidad del 100%, abierto/corto y intermitente.
Compatible con la norma RoHS 2.0
Cuadro de especificaciones técnicas
| Punto de trabajo | Especificación | Detalles / Fuente |
|---|---|---|
| Nombre del producto | El conjunto de cables de 3 pines XLR de mujer a molex | Personalizable |
| Conector XLR (P1) | El número de unidades de la serie NC3FXX | 3 pines XLR Femenino |
| Conector Molex (P2) | Molex 51163-0300, incluidos los productos de limpieza | Mini-bloqueo de 2,50 mm de altura, de 3 pines |
| Contenedor de TPA | Molex 0511640305 | Diseño anti-retrocesión |
| Tipo de cable | Se aplicará la norma UL2464 20AWG × 3C | OD 6,6 mm, de PVC negro |
| Duración | Se aplicarán las siguientes medidas: | Disponible en longitud personalizada |
| Asignación del pin | P1: 1-2-3 → P2: 1-2-3 | Color: Blanco / Verde / Marrón |
| Prueba eléctrica | Prueba abierta/corta/intermitente al 100% | Por requisitos de dibujo |
| Resistencia del conductor | ≤ 2Ω máximo | Verificado. |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | 10 ms como mínimo |
| Calificación de la temperatura | 80 °C | Especificación UL2464 |
| Nivel de tensión | Las demás: | Especificación UL2464 |
| El cumplimiento | RoHS 2.0 | Seguridad para el medio ambiente |
Áreas de aplicación
Este conjunto de cables se utiliza ampliamente en:
Equipo de audio profesional
Los demás aparatos para la fabricación o el almacenamiento de productos del capítulo 85
Sistemas de control de escenarios e iluminación
Sistemas de integración AV
Sistemas de radiodifusión y medios
Adaptadores de alimentación/control de las cámaras
Equipo de registro de campo
Paneles de enrutamiento de señales
Sistemas industriales y de automatización
Líneas de señal de sensores y de control
Dispositivos de ensayo y medición
Arneses de cableado para equipos OEM
Opciones de personalización
Proporcionamos una personalización completa para satisfacer las necesidades OEM / ODM:
Opciones de cable
Duración: 100 mm 10 m
Estimulación del cable: 20AWG / 22AWG / 24AWG
Las condiciones de los productos se determinarán en el anexo I.
Color: Negro / Gris / Personalizado
Opciones de conector
XLR Hombre / Mujer / 4-Pin / 5-Pin
Molex Mini-Lock / Micro-Fit / Ultra-Fit también está disponible.
Cremado de terminales por encargo
Servicios adicionales
Etiquetado e impresión de números de serie
El moldeado excesivo
Trenzado y blindaje
Protección del agua (con carcasa IP67 disponible)
Garantizar la calidad
Cada cable se fabrica bajo un estricto sistema de gestión de calidad:
Prueba eléctrica al 100%
Pruebas de fuerza de tracción y retención
Inspección de la altura de las rebanadas
Control de calidad visual para el moldeado y terminación
Cumplimiento de la norma ROHS 2.0
¿Es una fábrica?
R: Sí, somos una fábrica con más de 16 años de experiencia en diseño y fabricación.
¿Hay alguna certificación?
R: Sí, tenemos las certificaciones ISO9001, ISO14001, TS16949, ISO13485 y UL.
¿Cuál es su especialidad?
R: Podemos diseñar productos de acuerdo con los requisitos de la aplicación.
P4: ¿Acepta pedidos OEM y ODM?
R: Sí, aceptamos pedidos OEM y ODM. Para pedidos OEM, el MOQ es de 100 pcs. Para ODM
Los pedidos, el MOQ es de 1000 pcs. Se cobrará una tarifa de molde dependiendo del diseño.
P5: ¿Cuánto tiempo se tarda en completar un pedido?
R: Para los pedidos pequeños y los productos en stock, la preparación y la entrega tardan menos de 3 días.
Tiempo de envío depende del método elegido 7 días más rápido, 1 mes más largo.
Los pedidos, la preparación del material toma 5 ¢ 21 días laborables dependiendo de la cantidad, pruebas 1 ¢ 3
El tiempo de entrega más rápido es de 7 días, y el más largo es de 25 días,
excluyendo el transporte marítimo.
¿Qué servicios adicionales pueden obtener los clientes a largo plazo?
R:Los nuevos productos se ofrecerán junto con los pedidos, permitiéndole probar su potencial de mercado
En el caso de las pequeñas cantidades, se ofrecen descuentos adicionales y precios más bajos.
compras.Apoyo con imágenes promocionales, incluida la adición de su logotipo.
¿Cuánto dura la garantía y cómo protege a los clientes en caso de defectos?
R: Todos los cables vienen con una garantía de 12 ¢ 36 meses. Para pedidos grandes, proporcionamos 0.3% ¢ 0.5%
Por ejemplo, el pedido de 1000 pcs incluirá 1003 pcs.
más de 5 piezas defectuosas y la tasa de defecto es inferior al 0,1%, por favor póngase en contacto con nuestro equipo de ventas con fotos.
Reemplazaremos la mercancía en su próximo pedido o emitiremos un reembolso.
¿Acepta pedidos de muestras gratis?
R: Sí, se apoyan los pedidos de muestras.
costo no incluido).
