El conjunto de cable LVDS personalizado para pantalla P320HVN02.0 con JAE y DF13

Ensamblaje de cable LVDS personalizado para pantalla P320HVN02.0 con
JAE & DF13

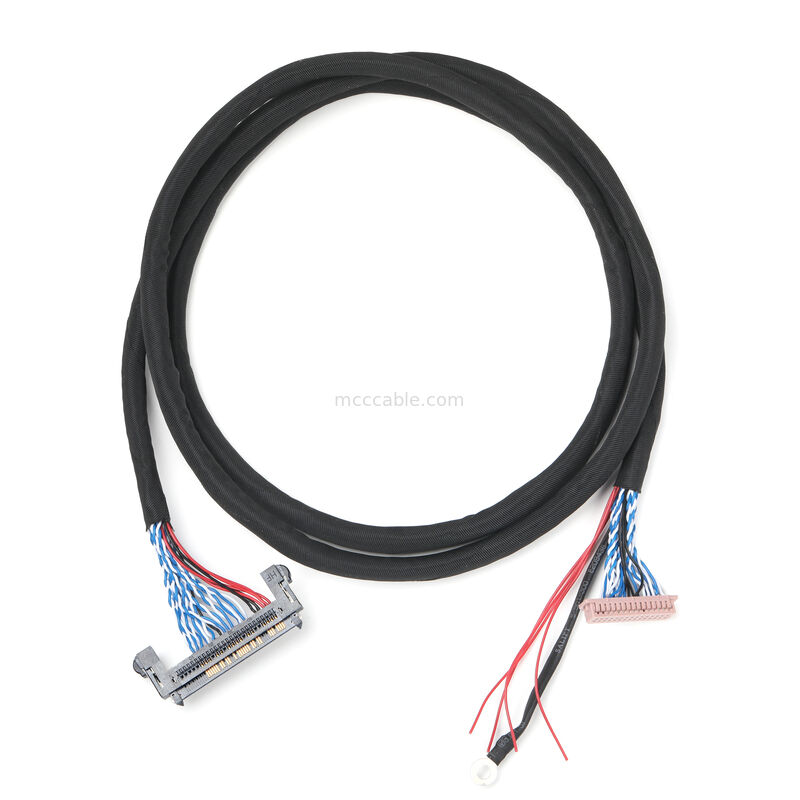

Ensamblaje de cable LVDS para pantalla P320HVN02.0:

Este ensamblaje de cable LVDS personalizado está diseñado específicamente para el panel LCD TFT P320HVN02.0, con un conector JAE F1-RE51HL en el lado del panel y un conector DF13-30DS-1.25 en el lado del controlador.
El cable utiliza cables blindados AWG 28, incluyendo 10 pares diferenciales trenzados y 10 cables de señal rectos, lo que garantiza una excelente integridad de la señal para la transmisión LVDS de alta velocidad.
Todos los ensamblajes se fabrican de acuerdo con los estándares IPC/WHMA-A-620 Clase 2 y se prueban eléctricamente al 100% antes del envío.

La personalización OEM y ODM es totalmente compatible.
Características clave del ensamblaje de cable LVDS para pantalla P320HVN02.0:
Diseñado para la interfaz LVDS P320HVN02.0

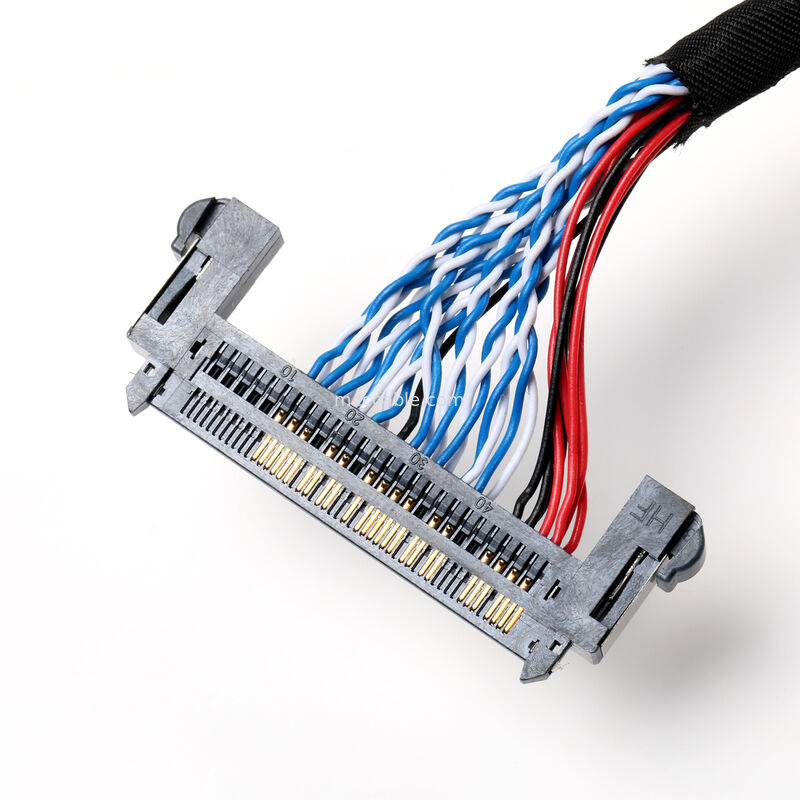

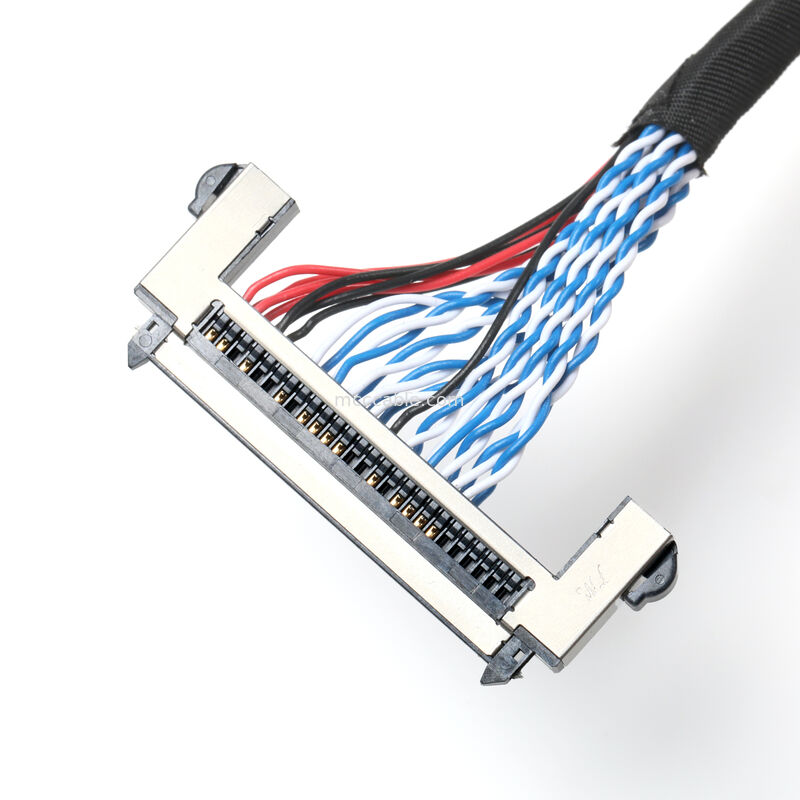

Conector de panel JAE F1-RE51HL

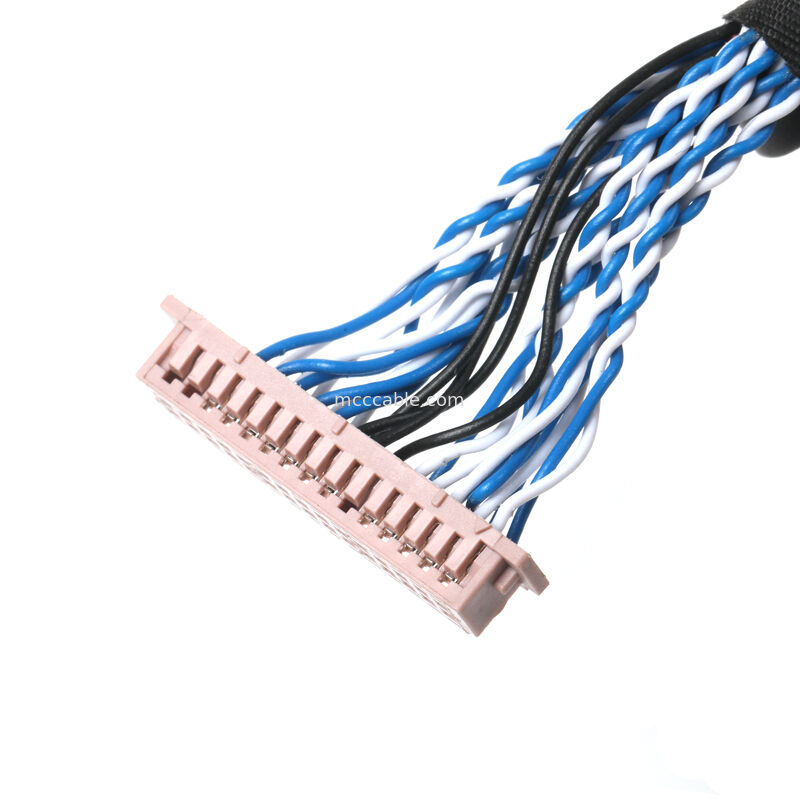

Conector de controlador DF13-30DS-1.25

10 pares trenzados + 10 cables rectos (30 cables en total)

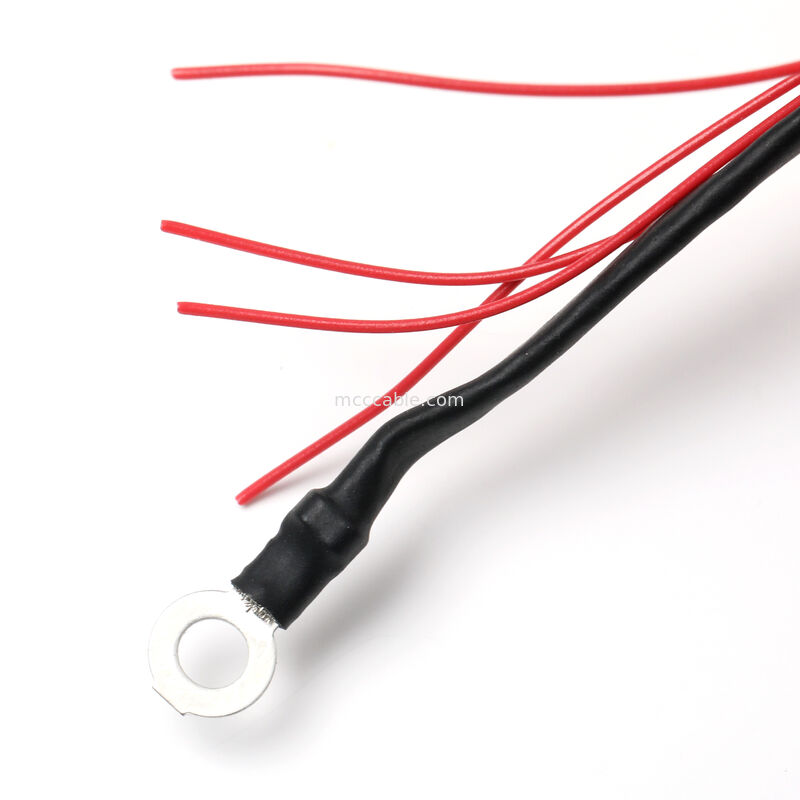

Cable blindado con terminal de tierra

Transmisión de señal diferencial estable

Alta resistencia EMI

Calibre de cable AWG 28

Asignación de pines personalizada compatible

Cumple con RoHS

Aplicaciones típicas del ensamblaje de cable LVDS para pantalla P320HVN02.0:

Módulos de pantalla LCD TFT

Sistemas HMI industriales

Equipos de visualización médica

Sistemas de control integrados

PCs y monitores industriales

Especificaciones técnicas del ensamblaje de cable LVDS para pantalla P320HVN02.0:

Artículo

Especificación

Tipo de producto

Ensamblaje de cable LVDS

Reemplazo de conectores

Mapeo de pines y definición de señal

Optimización de la estructura de blindaje

Se admite la revisión de los planos de ingeniería antes de la producción en masa.

Control de calidad del ensamblaje de cable LVDS para pantalla P320HVN02.0:

Prueba de continuidad y cortocircuito al 100%

Inspección de impedancia de pares diferenciales

Inspección visual y de crimpado

Verificación de la conexión a tierra del blindaje

Control de trazabilidad por lotes

Sino-Media es un fabricante especializado en ensamblajes de cables. Utilizamos equipos de automatización de última generación, materias primas de primera calidad, un sólido sistema de garantía de calidad y un equipo técnico cualificado para ofrecer componentes de cables y arneses personalizados de alta calidad en pequeñas cantidades. Nuestros equipos de ingeniería, producción y control de calidad garantizan la excelencia de estos componentes únicos. Nuestra misión es mejorar continuamente la calidad de los productos, satisfacer las necesidades de los clientes y mantener la experiencia en los materiales que utilizamos y recomendamos. Nuestra dedicación a la satisfacción del cliente impulsa el crecimiento continuo de la empresa.

P1. ¿Es usted un fabricante o una empresa comercial?

R: Somos un fabricante profesional con más de 16 años de experiencia en el diseño y la fabricación de cables.

P2. ¿Qué certificaciones tiene?

R: Nuestra fábrica está certificada con ISO9001, ISO14001, TS16949, ISO13485 y UL, lo que garantiza una calidad estable y el cumplimiento de las normas internacionales.
P3. ¿Cuáles son sus principales puntos fuertes?
R: Nos especializamos en el diseño basado en aplicaciones, proporcionando soluciones de cableado y cable personalizadas adaptadas a los requisitos específicos del cliente.
P4. ¿Admiten servicios OEM y ODM?
R: Sí, ambos servicios OEM y ODM están disponibles.
Pedidos OEM: La cantidad mínima de pedido (MOQ) es de 100 unidades
Pedidos ODM: MOQ es de 1000 unidades
Se cobrarán tarifas de molde basadas en los requisitos reales de diseño y desarrollo.

P5. ¿Cuál es su plazo de entrega de producción?
R: Pedidos pequeños o artículos en stock: Preparación y envío en 3 días. El tiempo de envío depende del método seleccionado, oscilando entre 7 días y 1 mes.
Pedidos grandes: El plazo de entrega de producción es de 5 a 21 días laborables, dependiendo de la cantidad, seguido de 1 a 3 días para las pruebas y 1 día para el embalaje. El plazo de entrega total suele ser de 7 a 25 días, sin incluir el envío.
P6. ¿Qué beneficios adicionales reciben los socios a largo plazo?
R: Los clientes a largo plazo disfrutan de:
Acceso a los lanzamientos de nuevos productos, lo que permite realizar pruebas de mercado tempranas y oportunidades de reventa regional
Descuentos adicionales y precios más competitivos, incluso para cantidades de pedido más pequeñas
Apoyo de marketing, incluyendo imágenes promocionales y personalización de logotipos
P7. ¿Cuál es la política de garantía y cómo se gestionan los problemas de calidad?

R: Todos nuestros productos de cable tienen una garantía de 12 a 36 meses.
Para pedidos de gran volumen, proporcionamos un 0,3% a 0,5% de unidades adicionales como respaldo. Por ejemplo, un pedido de 1000 unidades puede incluir hasta 1003 unidades.

Si recibe más de 5 unidades defectuosas y la tasa de defectos es inferior al 0,1%, póngase en contacto con nuestro equipo de ventas con fotos. Resolveremos el problema mediante reemplazo o reembolso.

P8. ¿Ofrecen muestras gratuitas?
R: Sí, se admiten pedidos de muestra. Algunas muestras pueden proporcionarse de forma gratuita, excluyendo los gastos de envío.

Cómo contactarnos
Envíe su consulta ahora y haga clic en “Enviar” para obtener:
Muestras gratuitas

Precios competitivos
Soporte técnico profesional
Si no encuentra el producto exacto en nuestro sitio web, no dude en ponerse en contacto con nosotros. Incluso si no está listado actualmente, podemos ayudarle a obtener o personalizar la solución adecuada con calidad y precios fiables.
