Lugar de origen:
Porcelana
Nombre de la marca:
Customization
Certificación:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número de modelo:
Conjunto de mazo de cables de 4 pines ECON25

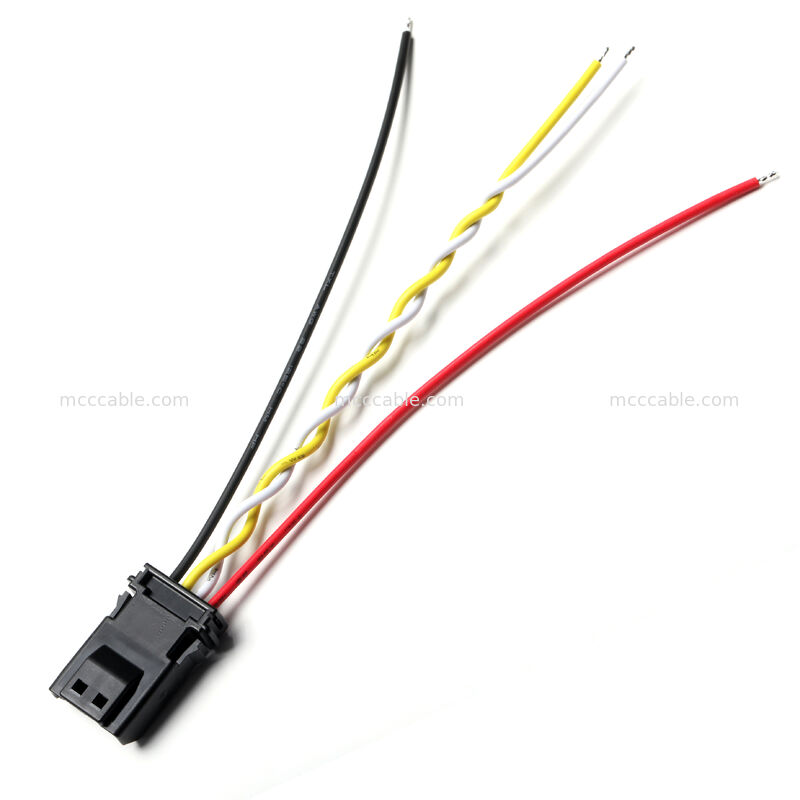

Ensamblaje de arnés de cable de 4 pines ECON25, paso de 2,5 mm TXL
Cable de par trenzado 22AWG
Ensamblaje de arnés de cable de 4 pines ECON25:

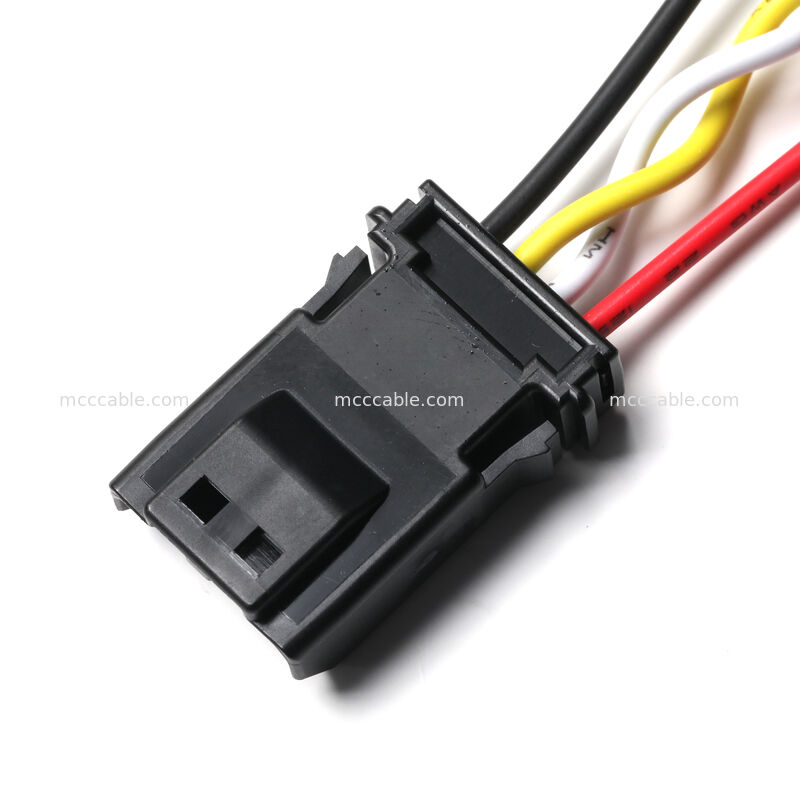

El ensamblaje de arnés de cable de 4 pines ECON25 está diseñado con una carcasa de conector compacta de 2,5 mm de paso
y cables aislados TXL 22 AWG.
Este ensamblaje presenta una configuración de cable de par trenzado para mejorar la estabilidad de la señal y
reducir la interferencia en sistemas de transmisión de señal y control de bajo voltaje.
El arnés se fabrica de acuerdo con los planos de ingeniería y se suministra como una
solución lista para instalar para aplicaciones de cableado OEM y personalizadas.
Características clave del ensamblaje de arnés de cable de 4 pines ECON25:
Carcasa de conector de 2,5 mm de paso, 4 pines
Cable aislado TXL 22 AWG XL-PE
Configuración de par trenzado para una mayor integridad de la señal
Conexión de terminal engarzado para un contacto eléctrico confiable
Estructura compacta adecuada para instalaciones con espacio limitado
Prueba de continuidad eléctrica al 100% antes del envío
Aplicaciones típicas del ensamblaje de arnés de cable de 4 pines ECON25:
Sistemas de control industrial
Módulos electrónicos automotrices
Transmisión de señal de bajo voltaje
Conexiones de sensores y actuadores
Cableado de equipos electrónicos personalizados
Especificaciones técnicas del ensamblaje de arnés de cable de 4 pines ECON25:
| Artículo | Especificación |
|---|---|
| Paso del conector | 2,5 mm |
| Recuento de pines | 4 pines |
| Tipo de cable | Aislamiento TXL, XL-PE |
| Calibre del cable | 22 AWG |
| Configuración del cable | Par trenzado (Amarillo y Blanco) |
| Voltaje nominal | ≤ 100 V |
| Temperatura de funcionamiento | Hasta 105 °C |
| Cumplimiento | RoHS |
Opciones de personalización del ensamblaje de arnés de cable de 4 pines ECON25:
Longitud del cable
Combinación de colores del cable
Calibre del cable (dentro del rango compatible)
Asignación de pines / configuración de cableado
Tipo de terminal o longitud de estañado
Opciones de embalaje y etiquetado
