Lugar de origen:
Porcelana
Nombre de la marca:
Customization
Certificación:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número de modelo:
Conjunto de cable micro coaxial eDP 20453-030T a 20453-040T

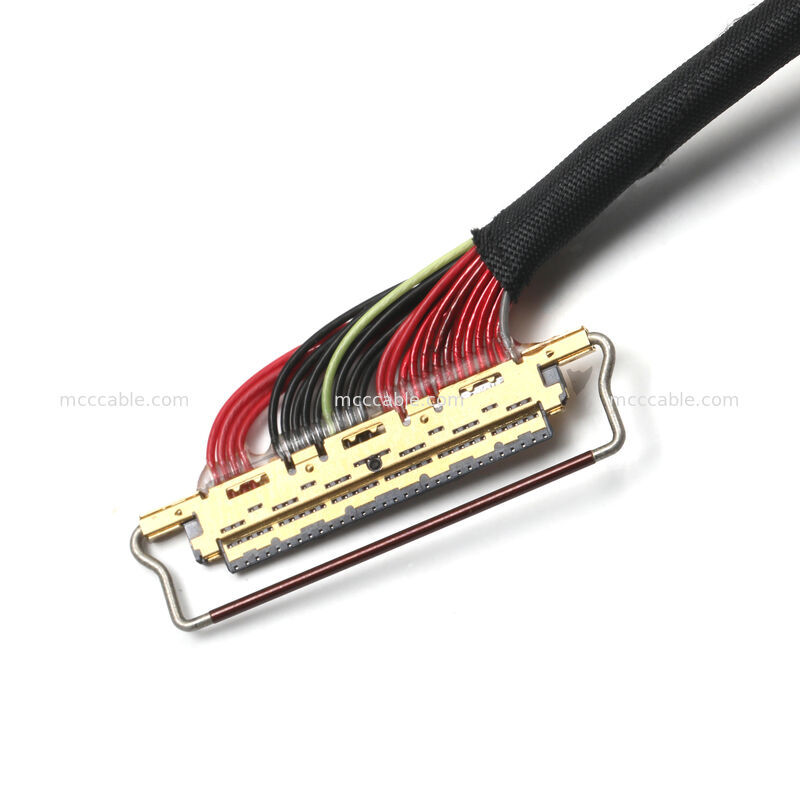

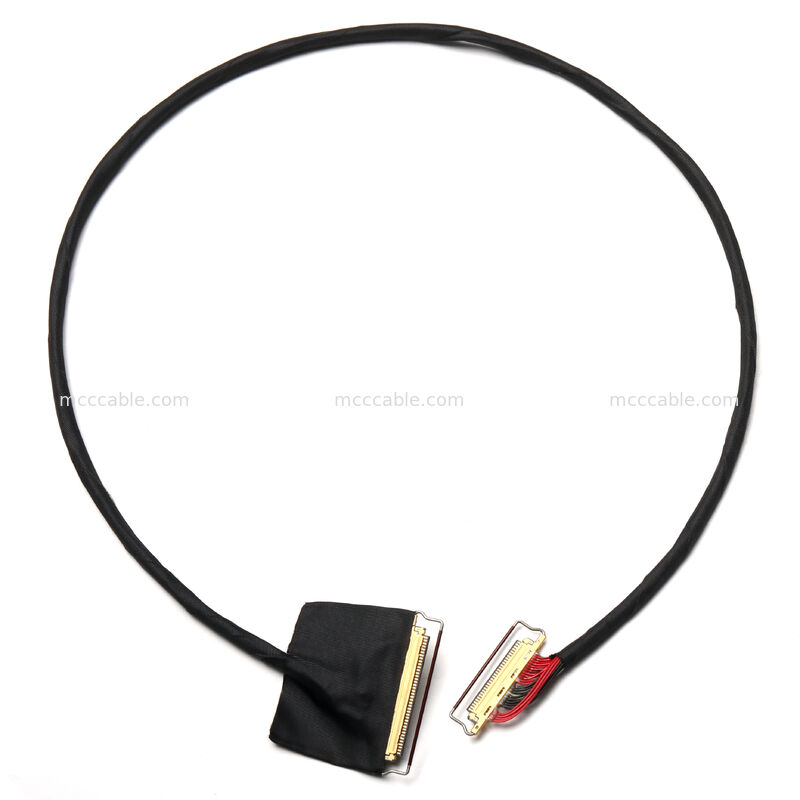

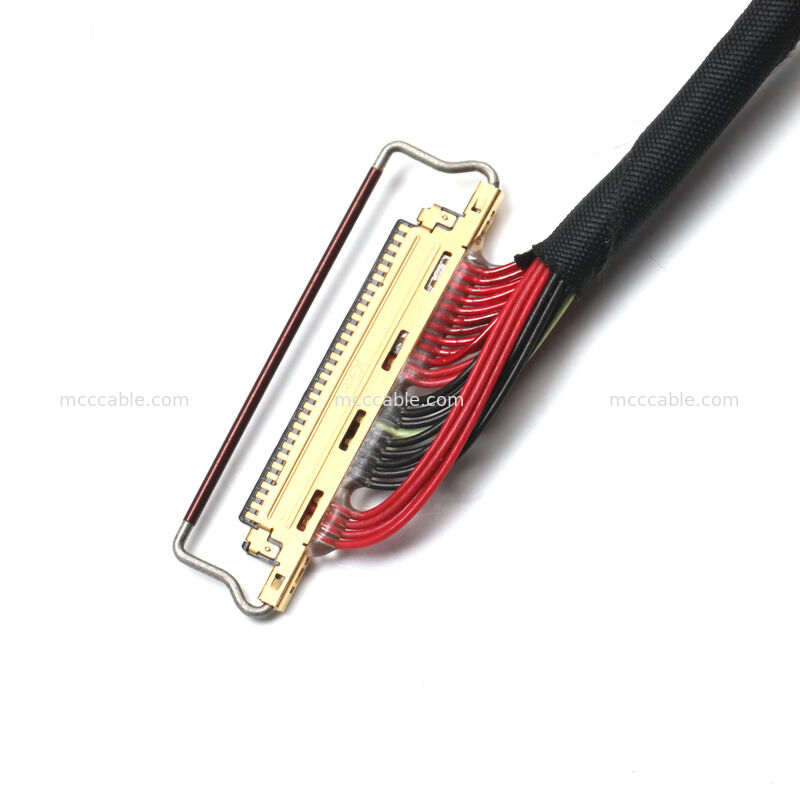

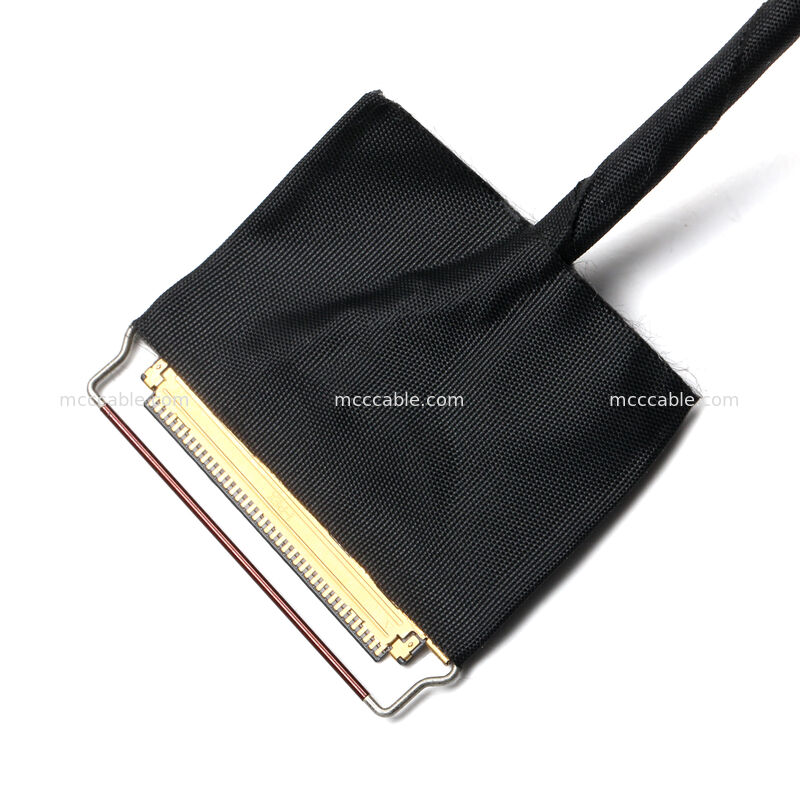

20453-030T a 20453-040T Ensamblaje de Cable Micro Coaxial eDP
para Pantalla LCD
Descripción general del ensamblaje de cable eDP:
Este ensamblaje de cable eDP está diseñado para la transmisión de señales de alta velocidad entre pantallas integradas
y placas base en sistemas electrónicos. El cable conecta un conector de interfaz de pantalla de 40 pines 20453-040T
a un conector de pantalla de 30 pines 20453-030T, lo que permite una transmisión confiable
de señales de video Full HD.
El ensamblaje integra cables de señal microcoaxiales y cables de alimentación discretos, lo que garantiza un rendimiento estable
de señales diferenciales de alta velocidad requerido para la comunicación Embedded DisplayPort (eDP).
Se utiliza una funda de blindaje conductora para reducir la interferencia electromagnética y mantener la integridad de la señal
durante la transmisión de señales de alta velocidad. Todo el cable está protegido por una funda exterior
no conductora para mejorar la durabilidad y la fiabilidad de la instalación.
Este ensamblaje de cable se utiliza ampliamente en computadoras industriales, sistemas integrados, monitores LCD,
PC de panel y equipos de visualización médica donde se requiere una transmisión de señal de pantalla estable.
Como fabricante profesional de ensamblajes de cables personalizados, ofrecemos servicios OEM y ODM
según los planos del cliente o las especificaciones técnicas.
Construcción del ensamblaje de cable eDP:
Conector A
Conector B
Estructura del cable
Protección del cable
Cableado de señal
Todos los detalles estructurales siguen los planos de ingeniería aprobados.
Datos eléctricos del ensamblaje de cable eDP:
| Artículo | Especificación |
|---|---|
| Tipo de cable | Ensamblaje de cable micro coaxial eDP |
| Conector A | 20453-040T 40 pines |
| Conector B | 20453-030T 30 pines |
| Longitud del cable | 350 mm |
| Interfaz de señal | Embedded DisplayPort (eDP) |
| Tipo de señal | Señal diferencial de alta velocidad |
| Soporte de pantalla | Transmisión eDP Full HD |
| Calibre del cable | #32 / #36 |
| Blindaje | Funda de blindaje conductora |
| Tipo de ensamblaje | Ensamblaje de cable de pantalla LCD |
Aplicaciones del ensamblaje de cable eDP:
Este ensamblaje de cable es adecuado para conexiones de pantalla de alta velocidad en varios sistemas electrónicos
incluyendo:
El cable proporciona una transmisión estable entre los paneles de pantalla integrados y las placas base del sistema
a través de la interfaz eDP.
Personalización del ensamblaje de cable eDP:
El ensamblaje del cable se puede personalizar según los requisitos del proyecto, incluyendo:
Se admiten servicios de ensamblaje de cables OEM y ODM. Se pueden fabricar ensamblajes de cables de pantalla personalizados
según los planos o requisitos técnicos del cliente.
Sino-Media es un fabricante especializado de ensamblajes de cables. Utilizamos equipos de automatización de vanguardia,
materiales de primera calidad, un sólido sistema de garantía de calidad y un equipo técnico cualificado para ofrecer componentes de cables y mazos de cables personalizados de alta calidad en pequeñas cantidades. Nuestros equipos de ingeniería, producción y control de calidad garantizan la excelencia de estos componentes únicos. Nuestra misión es mejorar continuamente la calidad del producto, satisfacer las necesidades del cliente y mantener la experiencia en los materiales que utilizamos y recomendamos. Nuestra dedicación a la satisfacción del cliente impulsa el crecimiento continuo de la empresa.
P1. ¿Es una fábrica?
R: Sí, ¡tenemos más de 16 años de experiencia en diseño y fabricación!
P2. ¿Hay alguna certificación?
R: Sí, hay IS09001, ISO14001, TS16949, ISO13485, UL CERTIFIED.
P3. ¿Cuál es nuestra especialidad?
R: Podemos diseñar productos según la aplicación.
P4. ¿Aceptan pedidos OEM/ODM?
R: Sí, aceptamos pedidos OEM/ODM. Para pedidos OEM, el MOQ es de 100 unidades. Para pedidos ODM,
el MOQ es de 1000 unidades. Se cobrará una tarifa de molde según el diseño.
P5. ¿Cuánto tiempo se necesitará para completar un pedido?
R: Para pedidos pequeños y productos en stock, se necesitarán menos de 3 días para la preparación y entrega,
y el tiempo de envío depende de la elección del cliente, el más rápido 7 días y el más largo 1 mes.
Para pedidos grandes, como necesitamos confirmar todo, incluida la preparación de materiales, la producción, este
procedimiento llevará de 5 a 21 días hábiles según la cantidad del pedido, pruebas de 1 a 3 días hábiles y,
finalmente, embalaje de 1 día, por lo que el más rápido 7 días y el más largo 25 días sin envío.
P6. Como clientes a largo plazo, ¿qué otro servicio podemos obtener?
1. Se ofrecerán nuevos productos con el pedido, para que pueda ver si es un producto potencial en el mercado y
promocionarlo, y tendrá derecho a revender el producto en su distrito.
2. Descuento de tarifa adicional, precio más bajo en la compra de productos en menor cantidad.
3. Podemos ofrecer ayuda con imágenes promocionales y crear imágenes con el logotipo del cliente.
P7. ¿Cuánto tiempo dura la garantía del cable, y si es defectuoso o falla, ¿cómo proteger sus beneficios?
R: Todos nuestros cables se venden con una garantía de 12 a 36 meses, y para pedidos de gran cantidad, ofreceremos un 0,3%
a 0,5% de respaldo para defectos enviados con el pedido, por lo que si pide 1000 unidades, eso significa que puede obtener 100
3 unidades con respaldo. Si obtiene más de 5 unidades defectuosas y menos del 0,1%, póngase en contacto con ventas y
ofrezca imágenes, y resolveremos su problema reemplazando con un nuevo pedido o reembolsando.
P8. ¿Aceptan pedidos de muestras gratuitas?
R: Sí, se admite el pedido de muestras, algunas muestras se pueden ofrecer de forma gratuita, excluyendo el flete de envío.
Cómo contactarnos?
envíe los detalles de su consulta a continuación, ¡haga clic en "enviar" ahora! Muestra gratuita y el mejor precio le esperan,
si no encuentra el producto en nuestro sitio web, también puede enviarnos una consulta, incluso si no lo fabricamos,
encontraremos el mismo producto con buena cantidad y buen precio.
Envíe su consulta directamente a nosotros
