Resumen del ensamblaje de cable LVDS FI-RE31HL DF19-20P

El ensamblaje de cable LVDS FI-RE31HL DF19-20P es un ensamblaje de cable personalizado diseñado con
un conector FI-RE31HL de 31 posiciones en un extremo y un conector DF19-20P en el otro extremo.

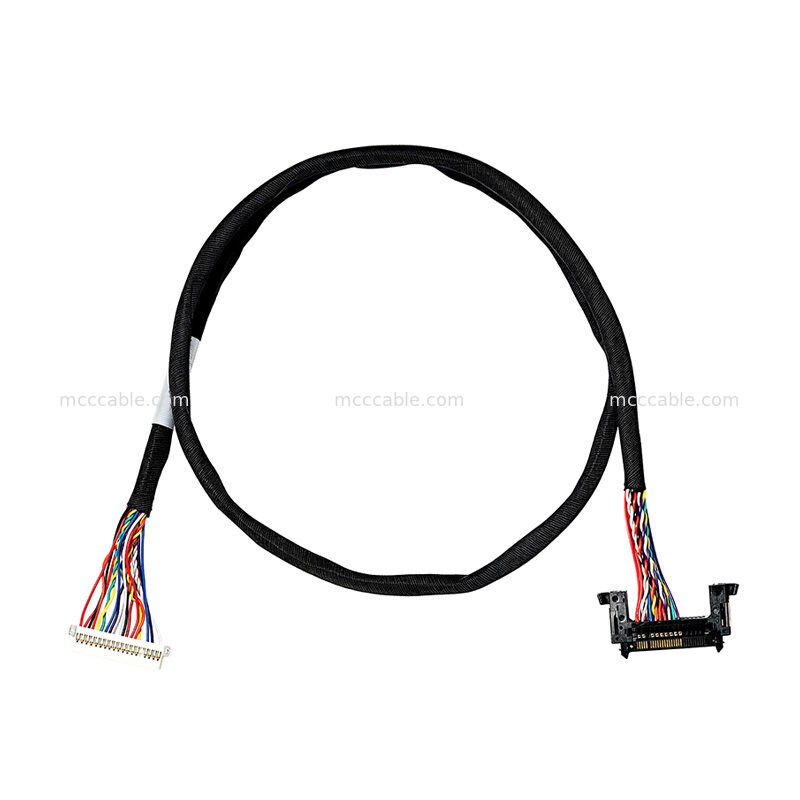

El ensamblaje utiliza cable de 28 AWG y está especificado con una longitud total de cable de aproximadamente 24 pulgadas (610 mm).
El ensamblaje de cable es adecuado para equipos electrónicos compactos que requieren una interconexión LVDS definida

entre interfaces de acoplamiento. El dibujo especifica pruebas de circuito abierto, cortocircuito e intermitencia,

resistencia del conductor de hasta 3 ohmios y resistencia de aislamiento de al menos 10 MΩ a 200 V CC.

Especificaciones del ensamblaje de cable LVDS FI-RE31HL DF19-20P

Parámetro

Especificación

equipos electrónicos con espacio limitado. El conector FI-RE31HL especificado en el dibujo es

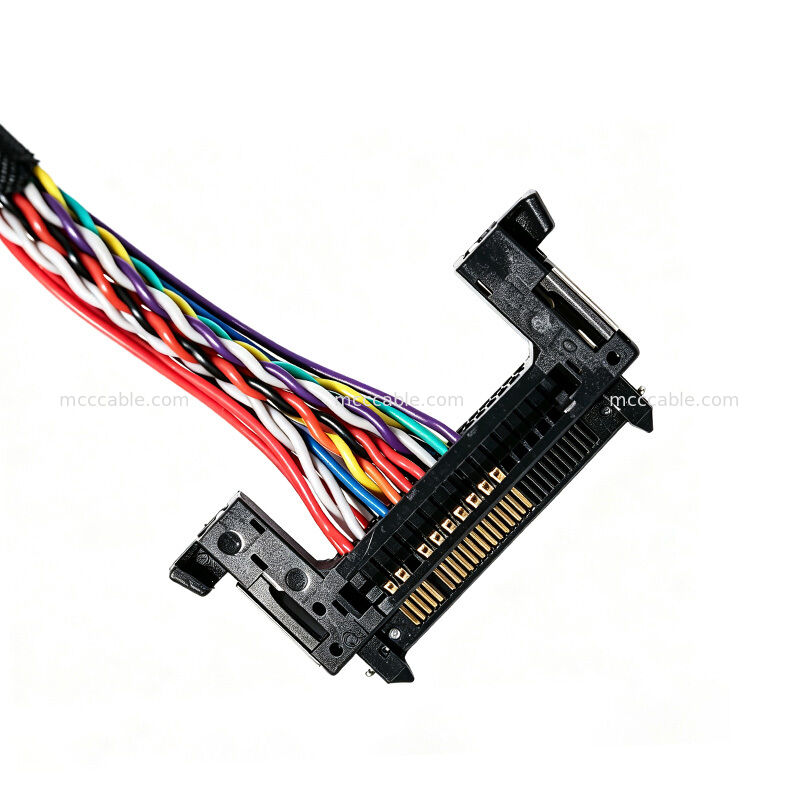

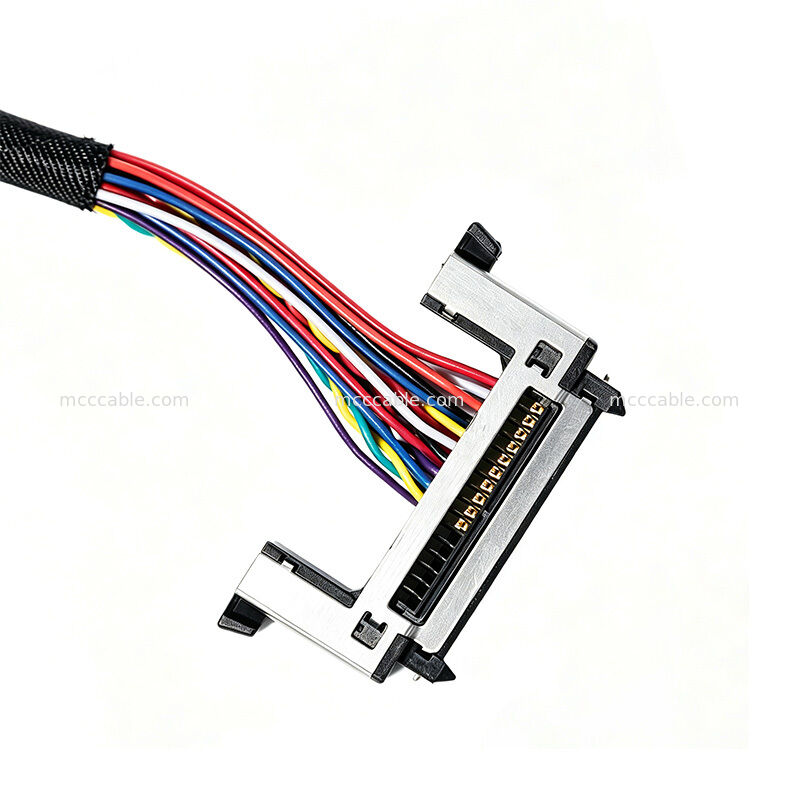

un conector de 31 posiciones con un paso de 0,5 mm. Las referencias de componentes independientes también identifican

FI-RE31HL como un conector de 31 posiciones y paso de 0,50 mm utilizado en aplicaciones LVDS.

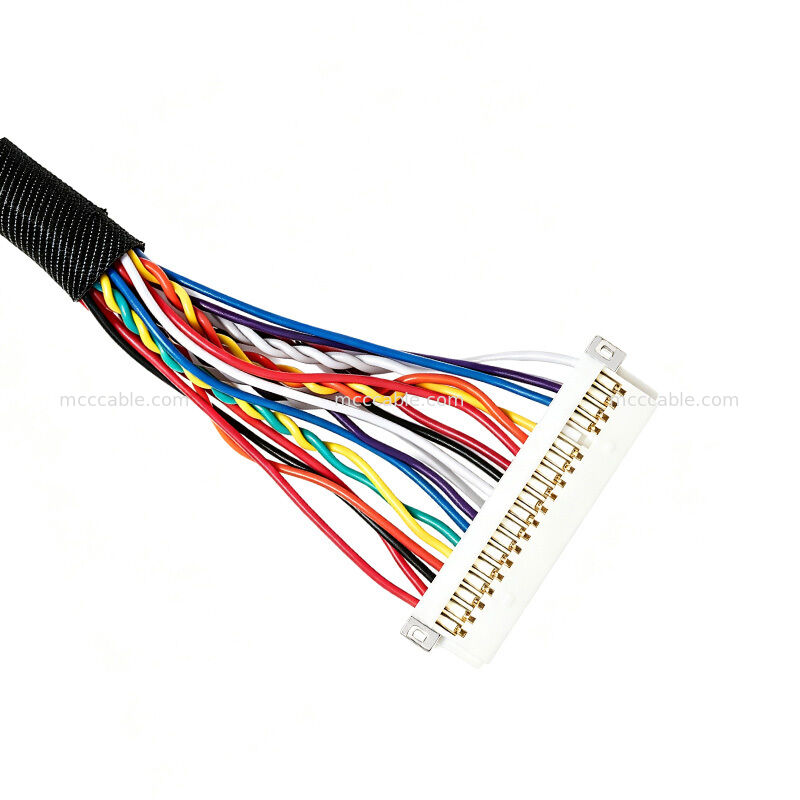

El lado opuesto utiliza una configuración de conector DF19-20P. La serie DF19 es una familia de conectores de placa a cable de bajo perfil y paso de 1,0 mm.

El ensamblaje de cable incorpora una cubierta protectora negra y cinta de tejido conductor en la

construcción especificada. El dibujo también especifica un diagrama de cableado con múltiples conexiones de señal y tierra.

Rendimiento Eléctrico del Ensamblaje de Cable LVDS FI-RE31HL DF19-20P

El ensamblaje de cable LVDS FI-RE31HL DF19-20P se especifica con requisitos de inspección eléctrica

destinados a verificar la integridad del ensamblaje.

Cada ensamblaje terminado debe someterse a una prueba del 100% de circuito abierto, cortocircuito e intermitencia. La

resistencia máxima especificada del conductor es de 3 Ω, mientras que la resistencia de aislamiento se especifica en un mínimo

de 10 MΩ en condiciones de prueba de 200 V CC.

La especificación del cable también identifica conductores de cobre estañado y aislamiento de PVC semirrígido. La

especificación del cable proporciona un tamaño nominal del conductor de 7/0,127 mm y un diámetro exterior de referencia del conductor de 0,38 mm.

Aplicaciones del Ensamblaje de Cable LVDS FI-RE31HL DF19-20P

El ensamblaje de cable LVDS FI-RE31HL DF19-20P se puede posicionar para aplicaciones que requieren interconexiones LVDS compactas

y configuraciones de ensamblaje de cable personalizadas.

Las palabras clave potenciales de aplicación para la página del producto incluyen:

ensamblaje de cable LVDS

cable de pantalla LVDS

cable de señal de alta velocidad

ensamblaje de cable personalizado

cable LVDS de 31 posiciones

• cable conector de paso de 0,5 mm
• cable conector de bajo perfil
• ensamblaje de cable de equipo electrónico
• cable de interfaz de pantalla
• ensamblaje de arnés de cable personalizado
• Personalización del Ensamblaje de Cable LVDS FI-RE31HL DF19-20P
• El ensamblaje de cable LVDS FI-RE31HL DF19-20P se puede producir de acuerdo con la longitud de cable definida,
• la configuración del conector, la disposición del cable y los requisitos de ensamblaje.
• Para proyectos de ensamblaje de cable personalizados, los parámetros importantes pueden incluir la longitud del cable, el tipo de conector,
• el calibre del cable, el color del cable, la asignación de pines, la configuración de terminación y la cubierta protectora del cable.
