TWN4 personalizado USB 2.0 ensamblaje de cable 1m 28AWG cableado de alta velocidad blindado

Ensamblaje de cable USB 2.0 TWN4

El ensamblaje de cable USB 2.0 TWN4 es un ensamblaje de cable personalizado de 1 metro con un conector USB tipo A macho en un extremo y un conector de cable de 8 posiciones en el otro extremo.

El cable utiliza una construcción trenzada y blindada con cable UL2725 y está diseñado según los requisitos especificados de conexión y pinout USB 2.0.Especificaciones del ensamblaje de cable USB 2.0 TWN4

Especificación

DetallesTipo de producto

Ensamblaje de cable USB 2.0

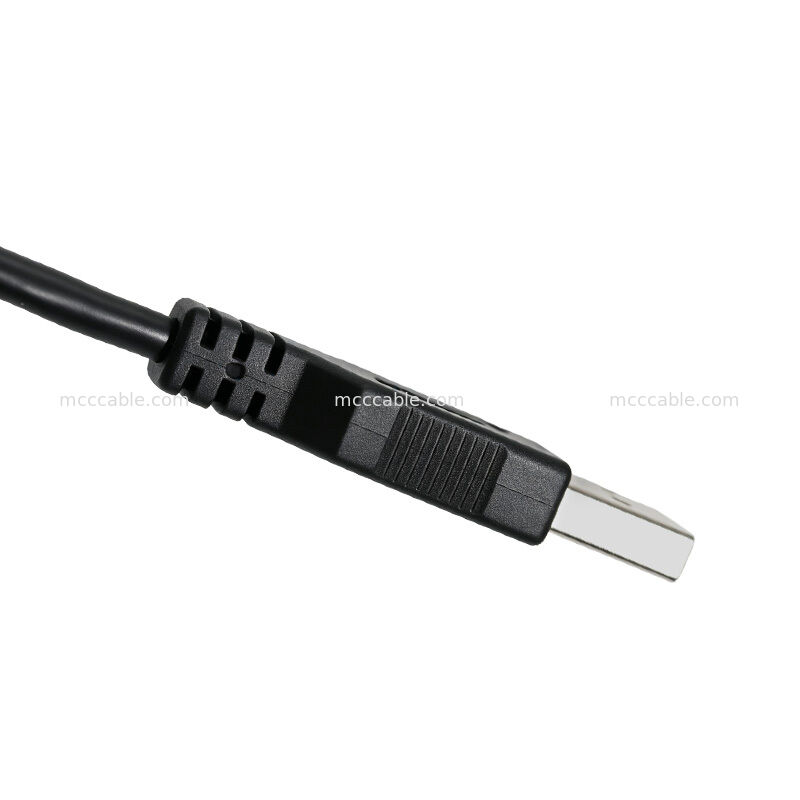

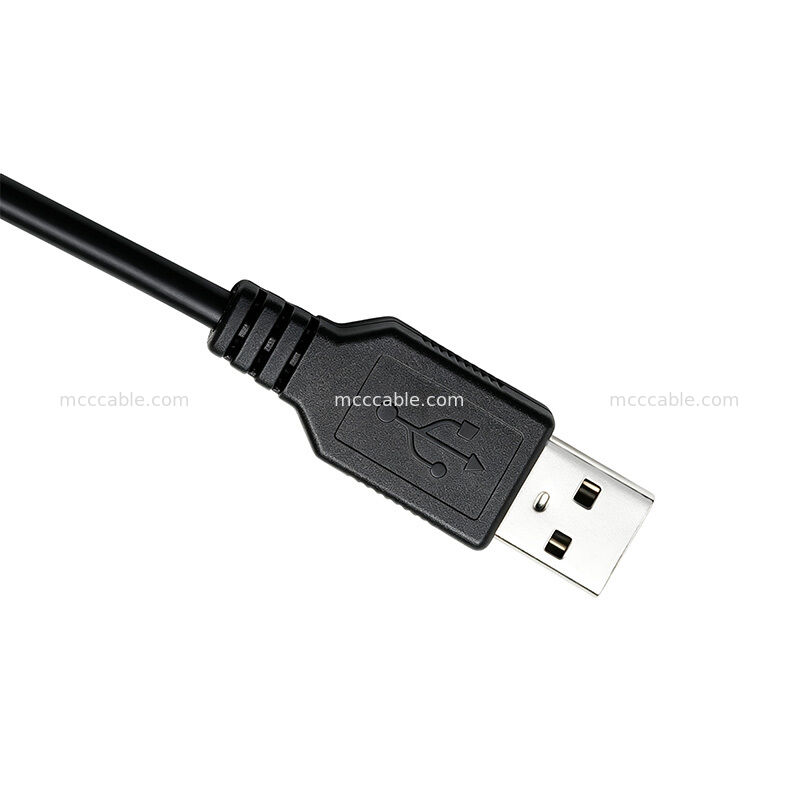

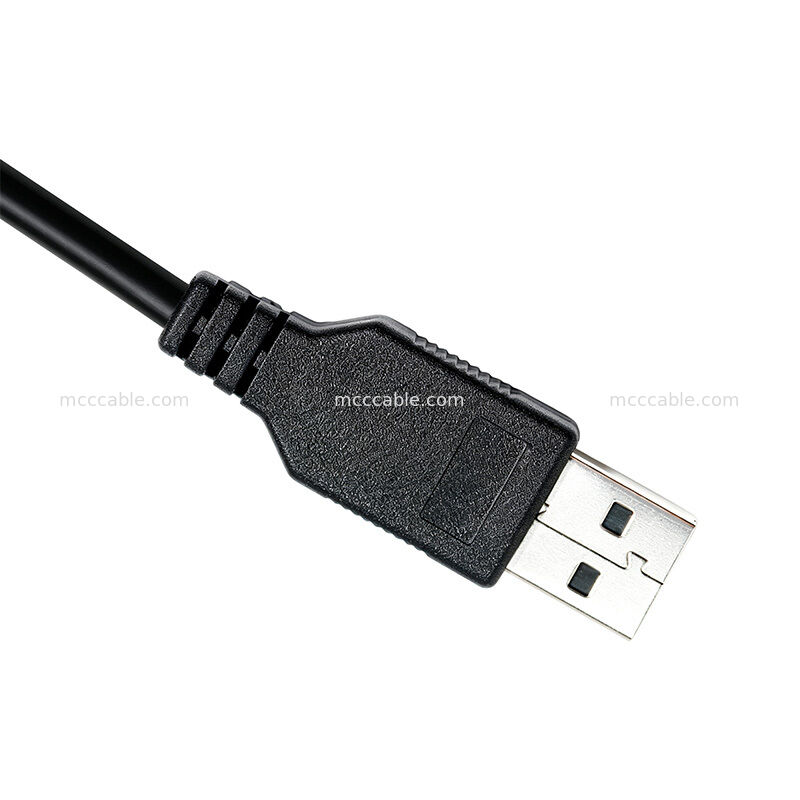

El lado USB utiliza un conector USB tipo A macho. El extremo opuesto utiliza un conector de 8 posiciones con una configuración de carcasa de 2 × 4 posiciones.

El dibujo especifica DF11-8DS-2C para el conector de 8 posiciones e identifica la configuración de carcasa y terminal correspondiente en la especificación del conector.

Estructura de cable blindado TWN4 de 28 AWG

La estructura del cable se especifica como:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

El dibujo también indica una construcción trenzada y una configuración de blindaje + drenaje. El moldeo exterior se especifica como PVC negro 45P.

Esta estructura combina el par de señales USB, los conductores de alimentación y los componentes de blindaje dentro del ensamblaje del cable.

Ensamblaje de cable USB TWN4 personalizado

El ensamblaje de cable USB TWN4 se fabrica con la configuración de conector especificada, la estructura del cable, el moldeo y la longitud del cable.

El ensamblaje incluye una sección moldeada de PVC negro y un tubo termorretráctil negro. El dibujo especifica una etiqueta blanca con un tamaño de 70 × 16 mm.

Pruebas y cumplimiento del cable USB 2.0 TWN4

El ensamblaje del cable cumple con RoHS.

El dibujo también define los siguientes requisitos de prueba eléctrica:

Abierto/cortocircuito: prueba del 100%

Hi-Pot: CA 200 V / 0.1 s

Resistencia de aislamiento: CC 200 V, IR ≥ 20 MΩ

Resistencia de contacto: 5 Ω máx.

Aplicaciones del ensamblaje de cable USB TWN4

El ensamblaje de cable USB 2.0 TWN4 se puede utilizar para aplicaciones que requieren una conexión USB de 1 metro con una interfaz USB tipo A macho y un conector de cable de 8 posiciones.

Las palabras clave de aplicación típicas incluyen:

Ensamblaje de cable USB 2.0

Cable USB personalizado

Ensamblaje de cable USB tipo A

Cable USB de 8 posiciones

Cable USB blindado

Ensamblaje de cable TWN4
