Ensamblaje de cable de alimentación de 5V 22AWG

Este ensamblaje de cable de alimentación de 5V 22AWG está diseñado para conexiones de suministro de energía auxiliar

a placas electrónicas. El ensamblaje del cable utiliza alambre UL1061 22 AWG y un paso de 2.0 mm

configuración de conector para una conexión eléctrica fiable a nivel de placa.

Con un color de cable y una configuración de pin-out definidos, este ensamblaje de cable personalizado puede ser

fabricado según requisitos eléctricos, dimensionales y de conector específicos.

Especificaciones del ensamblaje de cable de alimentación de 5V 22AWG

Cable de alimentación de 5V para conexión a placa

Este ensamblaje de cable de alimentación de 5V está diseñado para conectar un suministro de energía auxiliar de 5V a una

placa electrónica. El cable utiliza una configuración de conector multiposición para proporcionar la conexión eléctrica requerida

entre la fuente de alimentación y la placa.

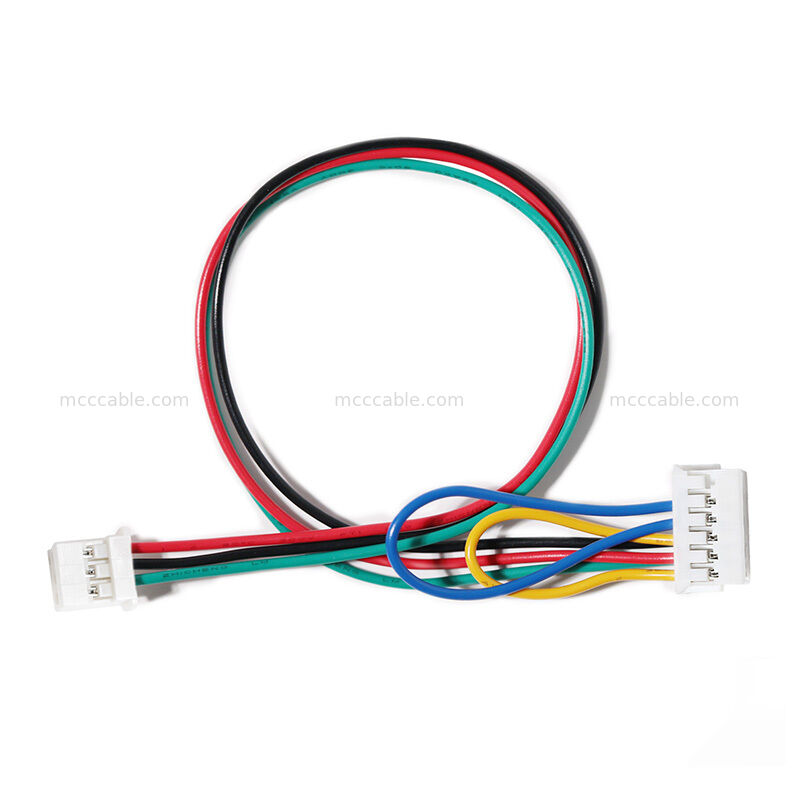

La construcción especificada incluye un conector de 12 posiciones en un lado y un conector de 3 posiciones

en el otro lado, con una configuración de paso de 2.0 mm.

Este tipo de cable de alimentación para placa es adecuado para equipos y sistemas electrónicos que requieren

un ensamblaje de cable dedicado para la conexión de alimentación a nivel de placa.

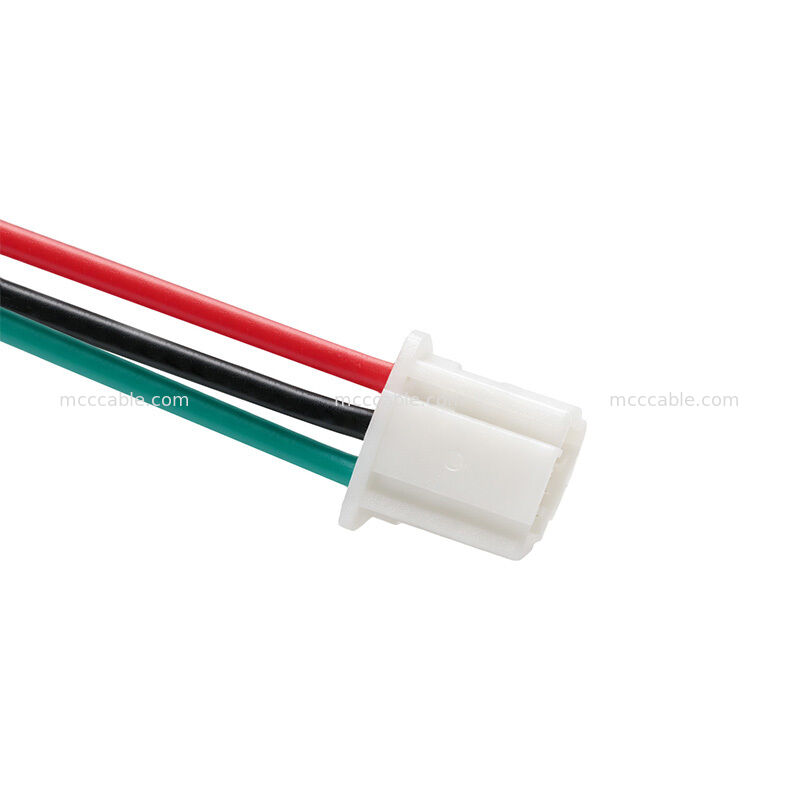

Ensamblaje de cable con conector de paso de 2.0 mm

El ensamblaje de cable con conector de paso de 2.0 mm utiliza carcasas de conector y terminales de crimpado estañados

especificados para la estructura del cable.

El dibujo identifica:

• Carcasa de conector de paso de 2.0 mm
• Configuración de conector de 12 posiciones
• Configuración de conector de 3 posiciones
• Terminales de crimpado estañados
• Cable compatible con 22 AWG

Los componentes del conector especificados incluyen una carcasa de paso de 2.0 mm y terminales de crimpado

adecuados para el tamaño de cable especificado.

Construcción de cable UL1061 22AWG

El cable UL1061 22AWG utiliza cinco cables identificados individualmente en negro, rojo, amarillo, verde

y azul.

La estructura de cable especificada proporciona una clara identificación de color para la configuración de cableado pin a pin requerida.

La especificación del cable identifica el alambre UL1061 con una temperatura nominal de 80°C y un voltaje nominal de 300 V.

Cableado personalizado del ensamblaje de cable de 5V

Este ensamblaje de cable de 5V personalizado sigue una configuración de pin-out definida para garantizar una conexión eléctrica consistente

entre los dos conectores.

Los cinco colores de los cables son:

Amarillo

Verde

• Rojo
• Negro
• Azul
• Pruebas de calidad del ensamblaje de cable de alimentación 22AWG
• El ensamblaje de cable de alimentación 22AWG está sujeto a requisitos de inspección eléctrica definidos.

El dibujo especifica:

Prueba 100% de circuito abierto, cortocircuito e intermitencia

Resistencia máxima del conductor: 3 Ω

• Resistencia mínima de aislamiento: 10 MΩ a 200 V CC
• Inspección de dimensiones especificadas
• Cumplimiento RoHS 3.0
• Aplicaciones de cable de alimentación para placa de 5V
• El cable de alimentación para placa de 5V está destinado a conexiones de suministro de energía auxiliar a placas electrónicas.

Su alambre 22 AWG, la configuración de conector definida y el pin-out especificado lo hacen

adecuado para aplicaciones que requieren una conexión de alimentación dedicada a la placa.

Las palabras clave de aplicación típicas para este cable incluyen:

Conexión de alimentación auxiliar de 5V

Conexión de alimentación a placa

• Cableado de equipos electrónicos
• Conexión de alimentación interna
• Ensamblaje de cable personalizado
• Conexión placa a fuente de alimentación
