Lugar de origen:
Porcelana
Nombre de la marca:
Customization
Certificación:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número de modelo:
20373-R14T-06 Conjunto de cable coaxial micro ultra fino 14C
El video
El video

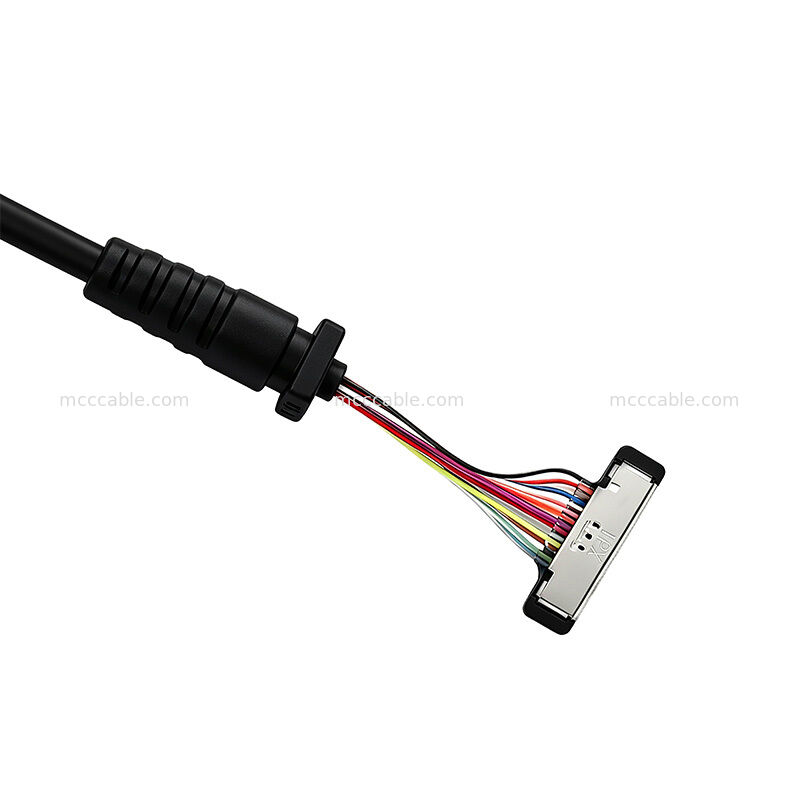

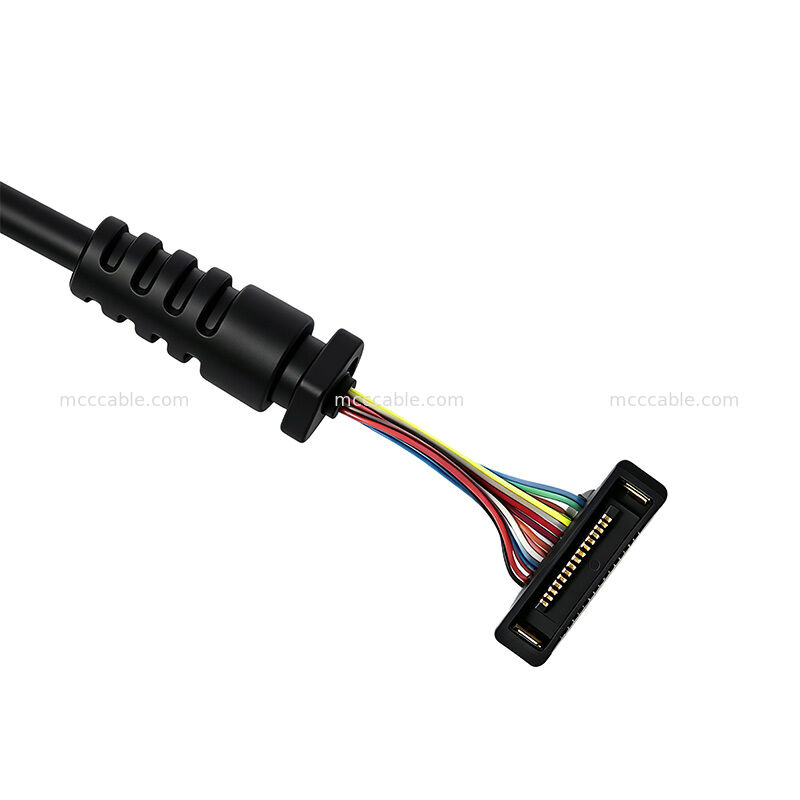

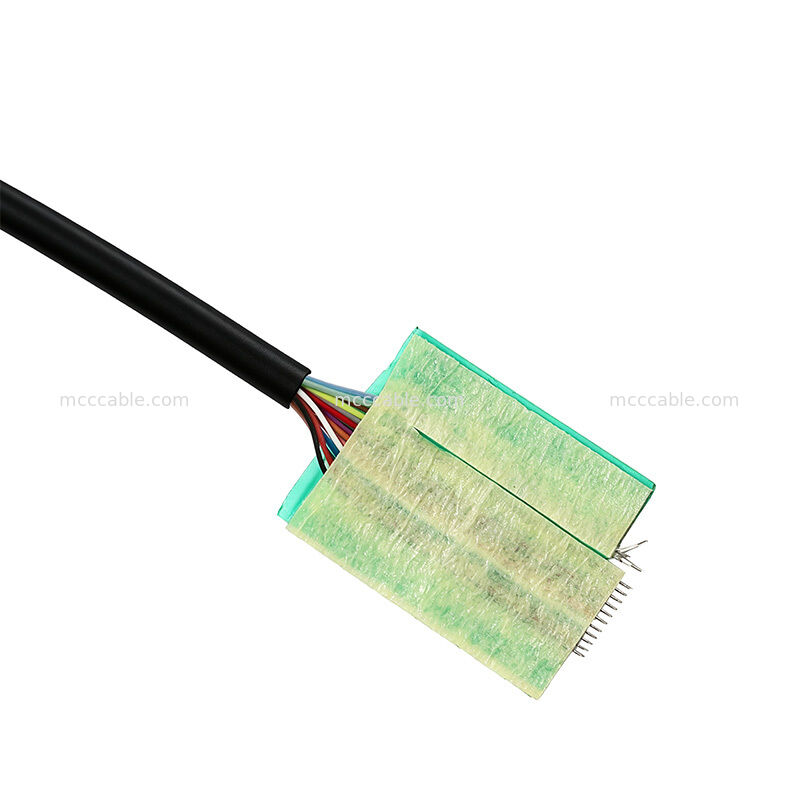

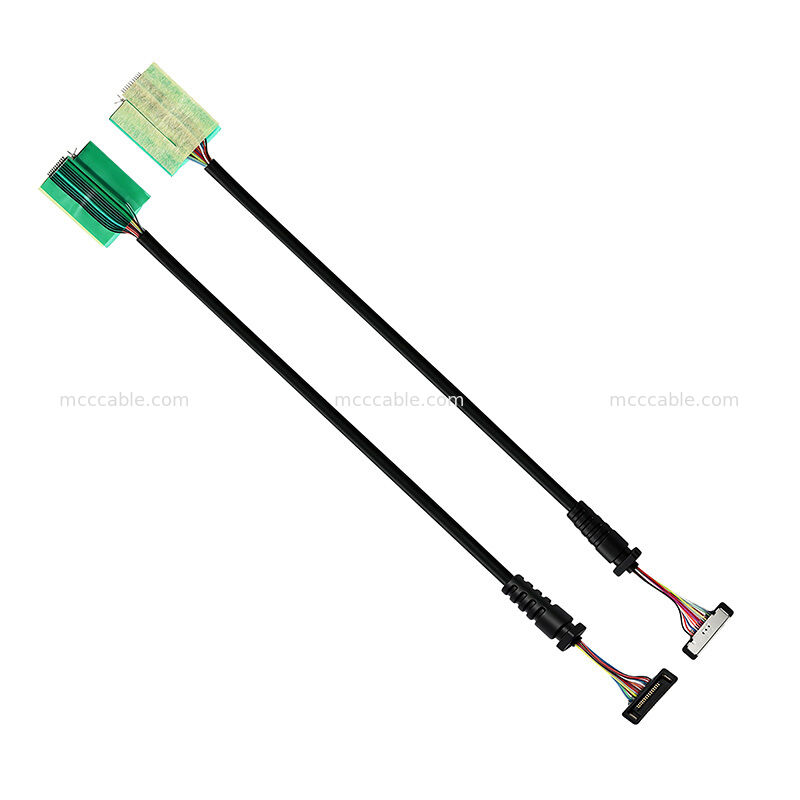

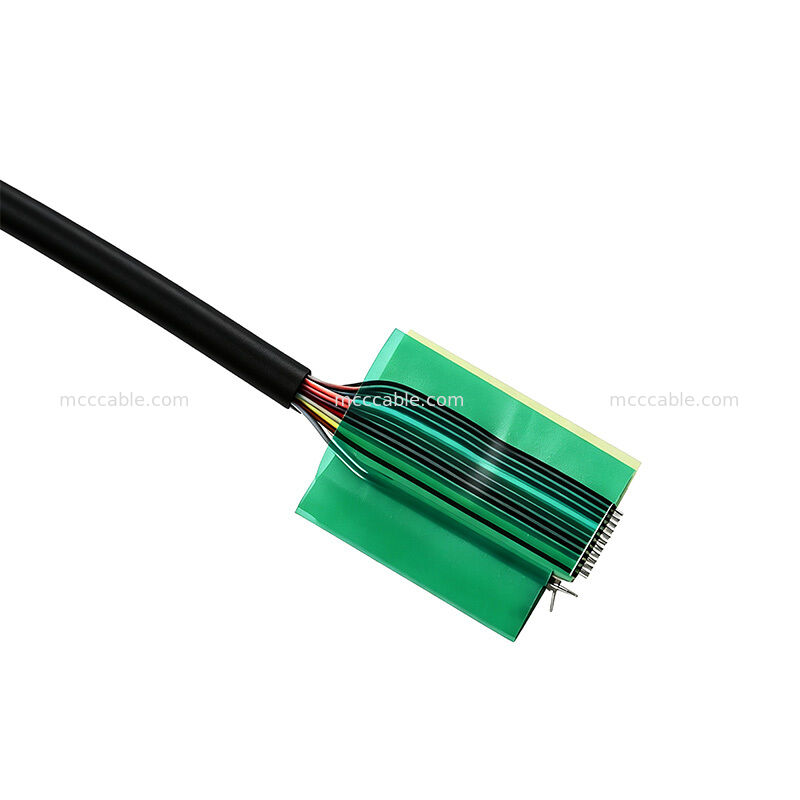

El 20373-R14T-06 14C Micro Coaxial Cable Assembly es un cable personalizado compacto
el conjunto está diseñado con una estructura coaxial MCC de 14 conductores.
Combina conductores AWG 2 × 42 y AWG 12 × 36, con 50Ω MCC coaxial
construcción para aplicaciones de transmisión de señales compactas.
con una longitud de cable terminada de 150 ± 5 mm y un diámetro total del cable de
2.10 ± 0,20 mm, este conjunto de cables microcoaxiales ultrafinos es adecuado para aplicaciones
donde es importante un enrutamiento de cable compacto y un perfil de cable pequeño.
El conjunto de cable 20373-R14T-06 utiliza una configuración coaxial 14C MCC que consiste en
de 2 × 42 AWG y 12 × 36 AWG conductores. Los 42 AWG MCC cables coaxiles son
especificados como cables coaxiles de 50Ω, mientras que los 36 cables AWG se utilizan como conductores discretos
dentro del conjunto de cables.
El conjunto del cable también incorpora pegamento UV 8806 HF RP para el cable especificado
el proceso de terminación.
| Especificación | Detalles |
|---|---|
| Tipo de cable | Conjunto de cables de micro coaxial |
| Número de circuitos | 14C |
| Estructura del cable | 2 × 42 AWG + 12 × 36 AWG MCC Coaxial |
| Impedancia coaxial | 50Ω |
| OD del cable en general | 2.10 ± 0,20 mm |
| Duración del cable | 150 ± 5 mm |
| Resistencia del conductor | 3.0 Ω máximo. |
| Resistencia al aislamiento | 10 MΩ / 100 V de corriente continua |
| Material de terminación | Colocación de las partículas de aluminio |
La configuración del conector especificado incluye un conjunto de carcasa de enchufe y un conjunto de carcasa de enchufe.
Los componentes de conector identificados para P1 son:
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será el valor de los valores de los valores de los vehículos de la categoría M3.
Se trata de un sistema de control de las emisiones de gases de escape.
El proceso de terminación especificado requiere que los escudos de cada cable coaxial se terminen a
La cola del conector también está especificada con una cobertura de pegamento UV de 1 ‰ 2 mm.
El conjunto de cables 20373-R14T-06 se especifica con una resistencia máxima del conductor de 3,0 Ω
y una resistencia aislante de 10 MΩ en las condiciones de ensayo especificadas.
Los requisitos de producción también incluyen ensayos 100% abiertos, cortos e intermitentes para verificar
continuidad eléctrica y calidad del ensamblaje.
La configuración estándar tiene una longitud de cable de 150 ± 5 mm y un diámetro total del cable.
de 2,10 ± 0,20 mm.
La construcción compacta de 14C micro coaxial ayuda a mantener un perfil de cable pequeño para aplicaciones
que requieren múltiples conductores de señal dentro de un espacio de enrutamiento limitado.
El conjunto de cables microcoaxiales 20373-R14T-06 es adecuado para equipos electrónicos compactos
y aplicaciones de transmisión de señales que requieren una configuración de cable coaxial multiconductor.
La estructura de 14C, 50Ω MCC cables coaxial, compacto 2,10 mm de diámetro nominal del cable y
longitud de cable personalizada de 150 mm hacer esta configuración adecuada para el cable de espacio limitado
requisitos de enrutamiento e interconexión electrónica personalizados.
Sino-Media es un fabricante especializado en ensamblaje de cables.
Equipamiento de automatización, materias primas de primera calidad, un sólido sistema de garantía de calidad,
y un equipo técnico cualificado para entregar cables y arneses personalizados de alta calidad
Nuestra ingeniería, producción y control de calidad
Nuestra misión es mejorar el rendimiento de los equipos de producción y de distribución.
La calidad de los productos es constante, satisfacen las necesidades de los clientes y mantienen la experiencia en el sector.
Nuestra dedicación a la satisfacción del cliente impulsa
La empresa sigue creciendo.
¿Es una fábrica?
R: Sí, tenemos más de 16 años de experiencia en diseño y fabricación!
¿Hay alguna certificación?
R: Sí, hay IS09001, ISO14001, TS16949, ISO13485, UL certificados.
¿Cuál es nuestra especialidad?
R: Podemos diseñar productos según la solicitud.
P4: ¿Acepta pedidos OEM y ODM?
R: Sí, aceptamos pedidos OEM/ODM. Para pedidos OEM, el MOQ es de 100pcs. Para pedidos ODM, el MOQ es de 100pcs.
1000pcs. Se cobrará la tarifa de molde según el diseño.
P5: ¿Cuánto tiempo se necesita para completar un pedido?
R: Para pedidos pequeños y productos en stock, la preparación y entrega tardarán menos de 3 días.
El tiempo de envío depende de la elección del cliente, el más rápido 7 días y el más largo 1 mes.
Para grandes pedidos, ya que necesitamos confirmar todas las cosas incluyen preparación material, producción, este pro
El proceso de certificación tardará de 5 a 21 días laborables según la cantidad del pedido, las pruebas de 1 a 3 días laborables, un
y finalmente, el embalaje de 1 día, así que el más rápido 7 días y el más largo 25 días sin envío.
¿Qué otro servicio podemos obtener como clientes a largo plazo?
1El nuevo producto se ofrecerá con el pedido, para que pueda ver si es un producto potencial en el mercado.
y promoverlo, y tendrás derecho a revender el producto en tu distrito.
2- Descuento adicional en las tarifas, precio más barato para comprar productos en menor cantidad.
3Podemos ofrecer ayuda en imágenes de promoción, y hacer imágenes con el logotipo de los clientes
¿Cuánto tiempo dura la garantía del cable, y si es defectuoso o defectuoso, cómo proteger sus beneficios?
R: Todos nuestros cables se venden con 12-36 meses de garantía, y para el pedido de gran cantidad, vamos a ofrecer 0,3%
a 0.5% de respaldo por defectuoso enviado con el pedido, así que si usted ordena 1000pcs, eso significa que usted puede obtener 100
3pcs con copia de seguridad. Si usted consigue defectuoso más de 5pcs, y menos del 0,1%, por favor póngase en contacto con las ventas y
ofrecen imágenes, y vamos a resolver su problema en la forma de reemplazar con un nuevo pedido o reembolso.
¿Acepta el pedido de muestras gratis?
R: Sí, se admite el pedido de muestras, algunas muestras se pueden ofrecer de forma gratuita, excluyendo el flete de envío.
¿Cómo puede contactarnos?
Envíe sus detalles de consulta en el siguiente, haga clic en "enviar" ahora! muestra gratuita y el mejor precio están esperando
Usted, si no puede encontrar el producto en nuestra web, también puede enviar una consulta a nosotros, incluso si no hacemos
Si lo hacemos, encontraremos el mismo producto con buena cantidad y buen precio.
