213814-1104 Ensamblaje de Cable de Alimentación de Alta Temperatura de 4 Circuitos Personalizado UL1180 16AWG

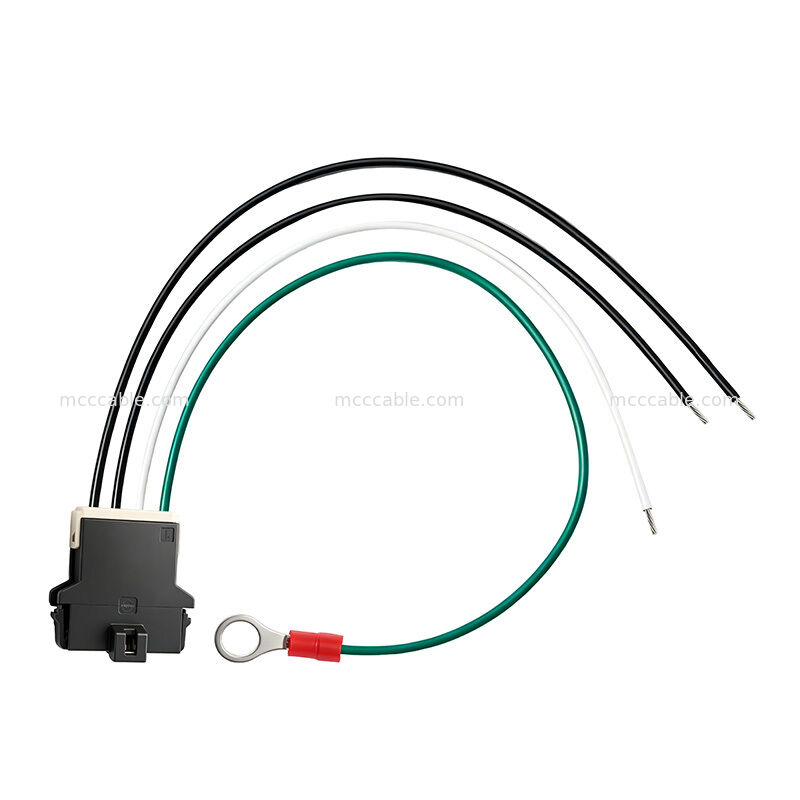

El ensamblaje de cable de alimentación de alta temperatura de 4 circuitos 213814-1104 es un cable personalizado

ensamblaje diseñado con cable UL1180 PTFE 16AWG, un conector de montaje en panel de 4 circuitos,

terminales de crimpado y una conexión de terminal de anillo.

El cable utiliza aislamiento de PTFE de alta temperatura con una clasificación de voltaje de 300V y una clasificación

rango de temperatura de -60°C a +260°C. El ensamblaje es adecuado para conexión eléctrica

y aplicaciones de cable de alimentación que requieren rendimiento de cable de alta temperatura, confiable

conexiones y longitudes de cable personalizadas.

Estructura del Ensamblaje de Cable de Alimentación de 4 Circuitos 213814-1104

El ensamblaje de cable 213814-1104 consta de cuatro cables UL1180 PTFE 16AWG en negro,

verde y blanco, con un conector de montaje en panel de 4 circuitos y terminales correspondientes

componentes.

El conector utiliza una configuración de 4 circuitos con un paso de 5.7 mm. El ensamblaje también incorpora

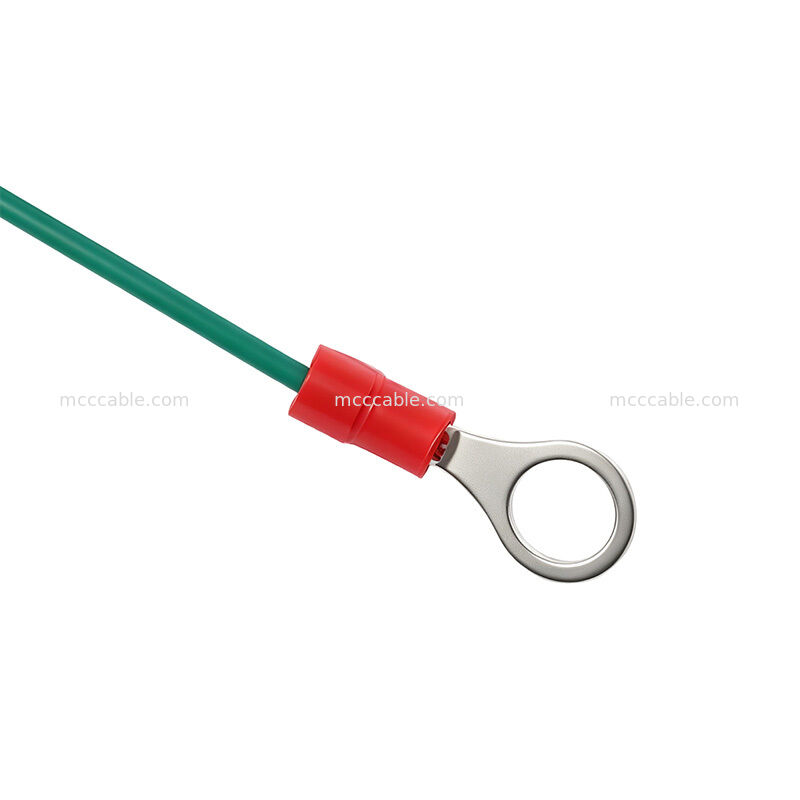

un componente TPA de 4 circuitos y un terminal de anillo estañado para la estructura de conexión especificada.

Especificaciones del Ensamblaje de Cable 213814-1104 UL1180 PTFE 16AWG

Ensamblaje de Cable con Conector de Paso de 5.7 mm 213814-1104

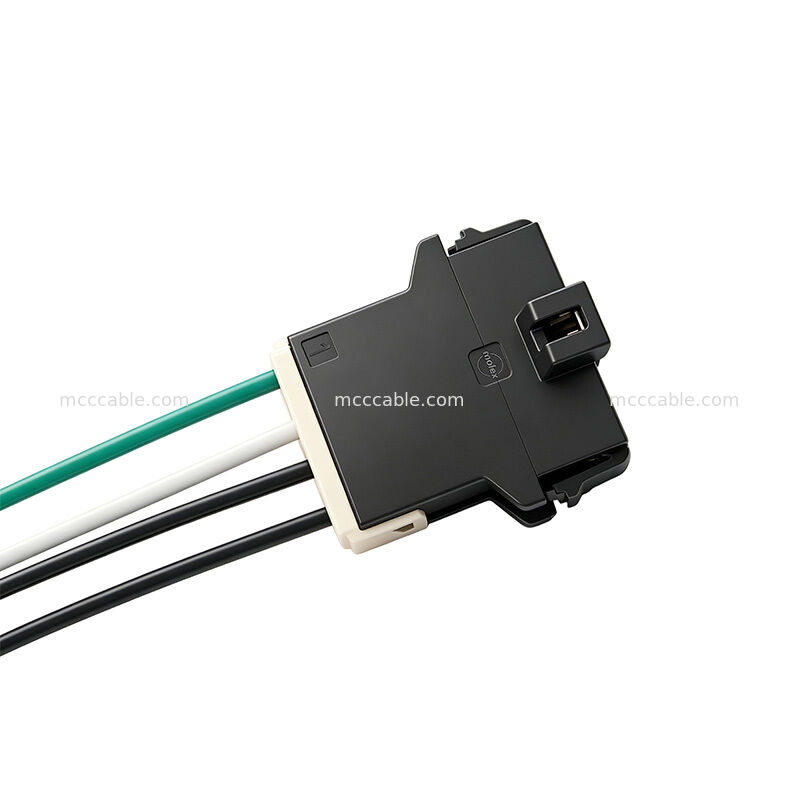

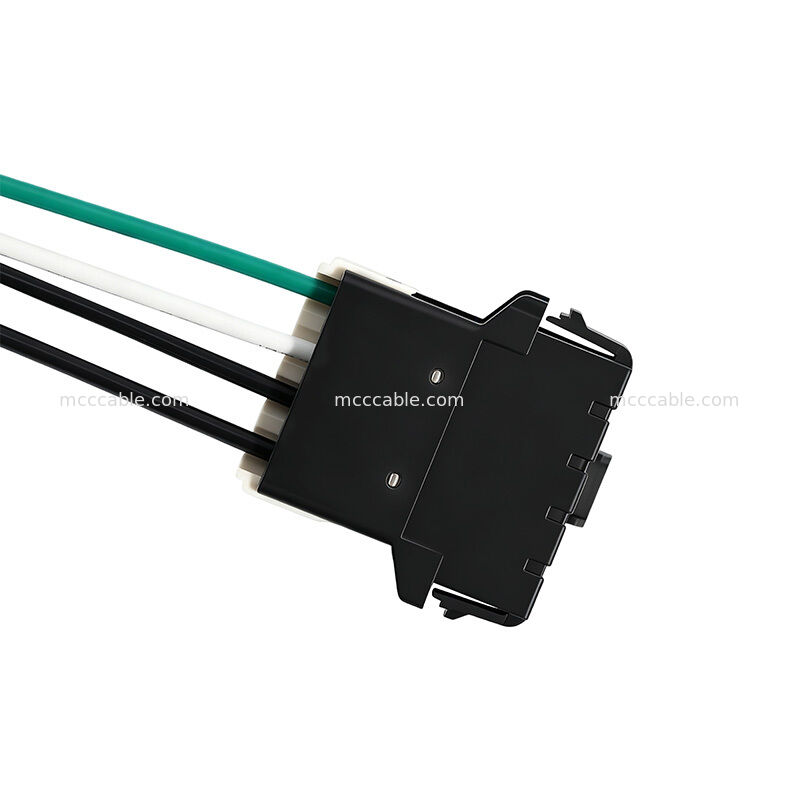

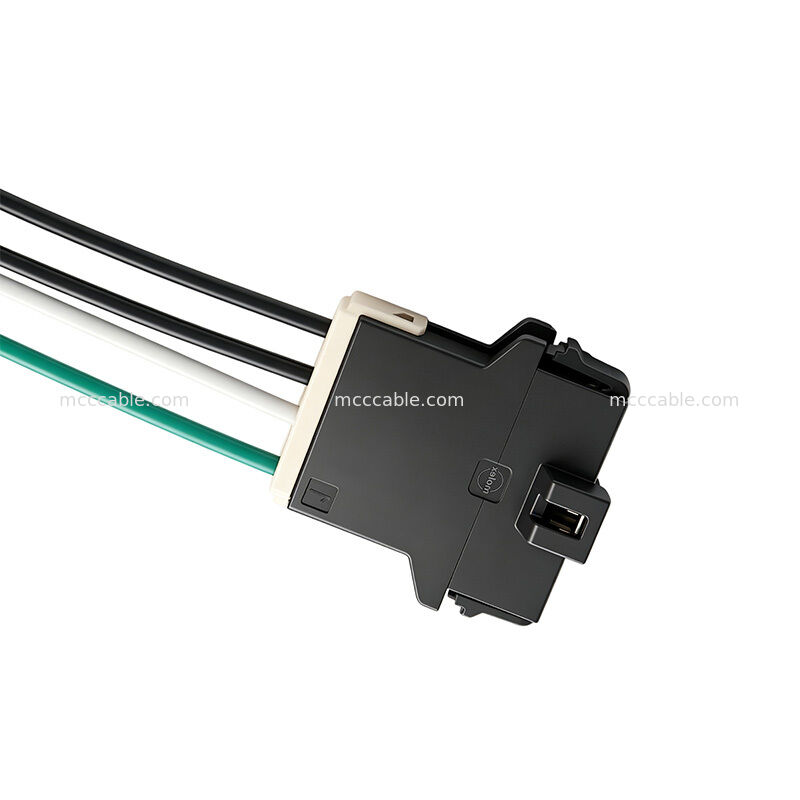

El ensamblaje de cable 213814-1104 utiliza una configuración de enchufe de montaje en panel de 4 circuitos con un paso de 5.7 mm.

La configuración del conector de 4 circuitos está especificada para la serie 213814, mientras que el

terminal asociado y los componentes TPA están diseñados para el sistema de conexión correspondiente.El componente TPA de 4 circuitos está especificado como 105415-0004, y el terminal está especificado para cable

de 14/16AWG.

Características del Cable de Alta Temperatura PTFE 213814-1104

El ensamblaje de cable 213814-1104 combina un cable con aislamiento de PTFE de alta temperatura con una

estructura de conector multircircuito para aplicaciones de conexión eléctrica exigentes.

Las características clave incluyen:

Cable UL1180 PTFE 16AWG

• Voltaje nominal de 300V
• Rango de temperatura nominal de -60°C a +260°C
• Conductor trenzado de cobre niquelado
• Rendimiento de prueba de inflamabilidad VW-1
• Prueba de chispa de 2.0KV AC
• Configuración de conector con paso de 5.7 mm
• Ensamblaje de cable de 4 circuitos
• Longitud de cable y configuración de ensamblaje personalizadas
• Cumple con RoHS 3.0
• Pruebas Eléctricas del Ensamblaje de Cable Personalizado 213814-1104

Cada ensamblaje de cable 213814-1104 está especificado para pruebas de circuito abierto, cortocircuito e intermitencia al 100%.

La especificación del ensamblaje también define una resistencia máxima del conductor de 3Ω y una resistencia de aislamiento mínima

de 10MΩ a 200V DC durante 10 ms. Estas pruebas eléctricas ayudan a verificar la continuidad de la conexión

y el rendimiento del aislamiento durante la producción del ensamblaje del cable.

Aplicaciones de Cable Personalizado de Alta Temperatura 213814-1104

El ensamblaje de cable personalizado 213814-1104 se puede utilizar para aplicaciones de conexión eléctrica y cable de alimentación

donde se requieren aislamiento de cable de alta temperatura, conectividad multircircuito y terminales confiables

conexiones.

Los requisitos típicos de aplicación pueden incluir:

Cableado eléctrico de alta temperatura

• Conexiones de alimentación de equipos
• Cableado interno de equipos
• Conexiones de control y alimentación personalizadas
• Ensamblajes eléctricos multircircuito
• Equipos que requieren cableado con aislamiento de PTFE
• La aplicación final debe seleccionarse de acuerdo con los requisitos eléctricos, mecánicos,

temperatura e instalación del cliente.

Fabricación de Ensamblajes de Cable Personalizados 213814-1104

Como ensamblaje de cable personalizado, la configuración 213814-1104 se puede fabricar de acuerdo

con el tipo de cable especificado, el número de circuitos, la configuración del conector, la estructura del terminal y la longitud del cable.

La especificación proporcionada incluye múltiples longitudes de corte de cable para los circuitos individuales,

lo que permite configurar el ensamblaje del cable para la geometría de instalación requerida.

Nuestro servicio de ensamblaje de cable personalizado puede admitir desarrollo de prototipos, longitudes de cable personalizadas,

terminación de conectores y producción de acuerdo con las especificaciones del cliente.

Sino-Media es un fabricante especializado en ensamblajes de cable. Utilizamos equipos de automatización de vanguardia,

materiales de primera calidad, un sólido sistema de garantía de calidad
y un equipo técnico cualificado para ofrecer componentes de cable y arnés personalizados de alta calidad
en pequeñas cantidades. Nuestros equipos de ingeniería, producción y control de calidad
garantizan la excelencia de estos componentes únicos. Nuestra misión es mejorar continuamente la calidad del producto,
satisfacer las necesidades del cliente y mantener la experiencia en los materiales que utilizamos y recomendamos. Nuestra dedicación a la satisfacción del cliente impulsa
el crecimiento continuo de la empresa.
