Place of Origin:
China
Nombre de la marca:
Customization
Certificación:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B

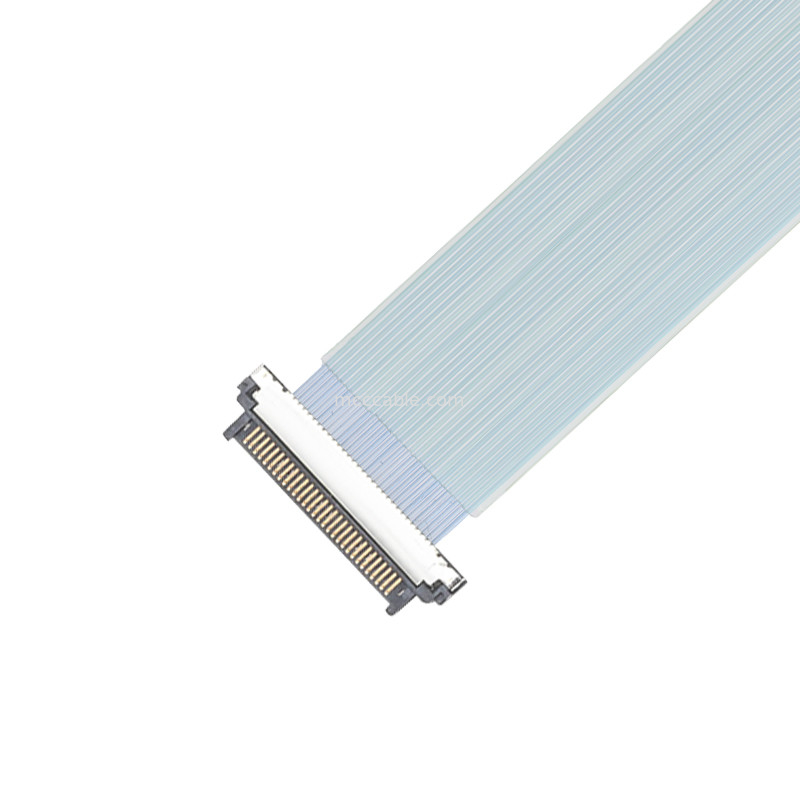

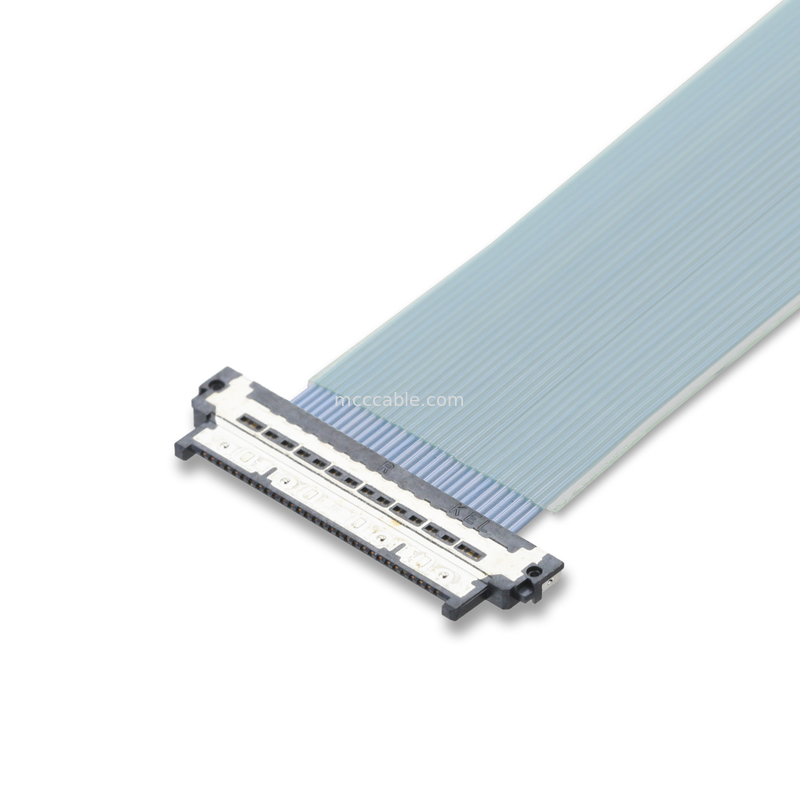

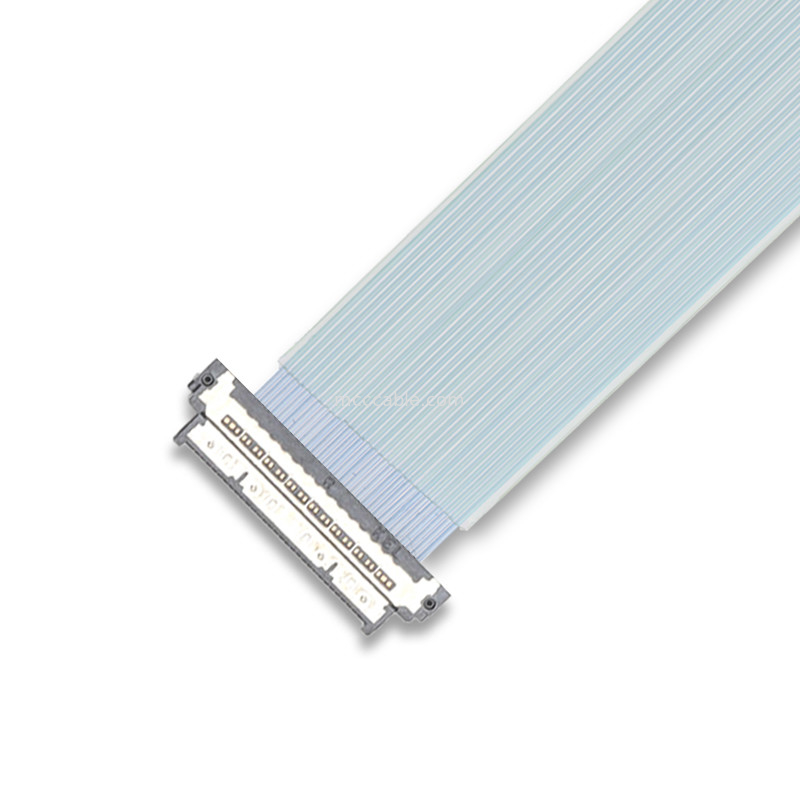

El KEL USL20-30S es un conector de cable microcoaxial de alta precisión diseñado para dispositivos electrónicos de alta densidad.Aeroespacial, equipo médico, drones y automóvilesLas aplicaciones.0.4 mm de anchoy a1.0 mm de altura de apareamiento, este conector satisface las exigencias de los dispositivos compactos al tiempo que garantiza una transmisión de señal de alto rendimiento.
| Categoría | Especificación |
|---|---|
| Modelo | Las condiciones de los productos |
| Número de contactos | 30 |
| El tono | 0.4 mm |
| Altura de apareamiento | 1.0 mm |
| Duración del cable (personalizable) | 50 mm (la longitud estándar puede ser personalizada) |
| Tipo de conexión | El número de unidades de ensamblaje debe ser igual al número de unidades de ensamblaje de las unidades de ensamblaje. |
| Orientación del conector | En el plano horizontal |
| Duración efectiva del apareamiento | 0.5 mm |
| Protección | La cubierta metálica mejora la reducción del ruido |
| Propiedad eléctrica | Especificación |
|---|---|
| Corriente nominal | 0.25A por contacto |
| Resistencia de contacto | Max. 100 mΩ |
| Válvula de resistencia dieléctrica | 200 V de corriente alterna durante 1 minuto |
| Resistencia al aislamiento | Min. 100 MΩ a 250 V de corriente continua |
| Rango de temperatura de funcionamiento | -40 °C a +85 °C |
| El cable aplicable | # 42 AWG Micro cable coaxial |
Diseño en miniatura de alta densidad
Rendimiento eléctrico fiable
Integridad de la señal mejorada
Construcción confiable y duradera
| Características eléctricas | Especificaciones |
|---|---|
| Corriente nominal | 0.25A por contacto |
| Resistencia de contacto | 100 mΩ como máximo. |
| Válvula de resistencia dieléctrica | 200 V CA |
| Resistencia al aislamiento | 100 MΩ min. a 250 V de corriente continua |
| El cable aplicable | # 42 AWG Micro cable coaxial |
¿Qué es esto?Alta integridad de la señal- Garantiza una transmisión de datos estable y de alta velocidad.
¿Qué es esto?Compacto y ahorrador de espacioDiseñado para dispositivos con limitaciones de espacio.
¿Qué es esto?Protección contra interferencias electromagnéticasEl blindaje incorporado minimiza el ruido y la pérdida de señal.
¿Qué es esto?Fácil de ensamblarEl diseño de IDC simplifica el montaje de cables y aumenta la fiabilidad.
¿Qué es esto?Amplia aplicaciónAdecuado para UAV, robótica, aeroespacial, dispositivos médicos y más.

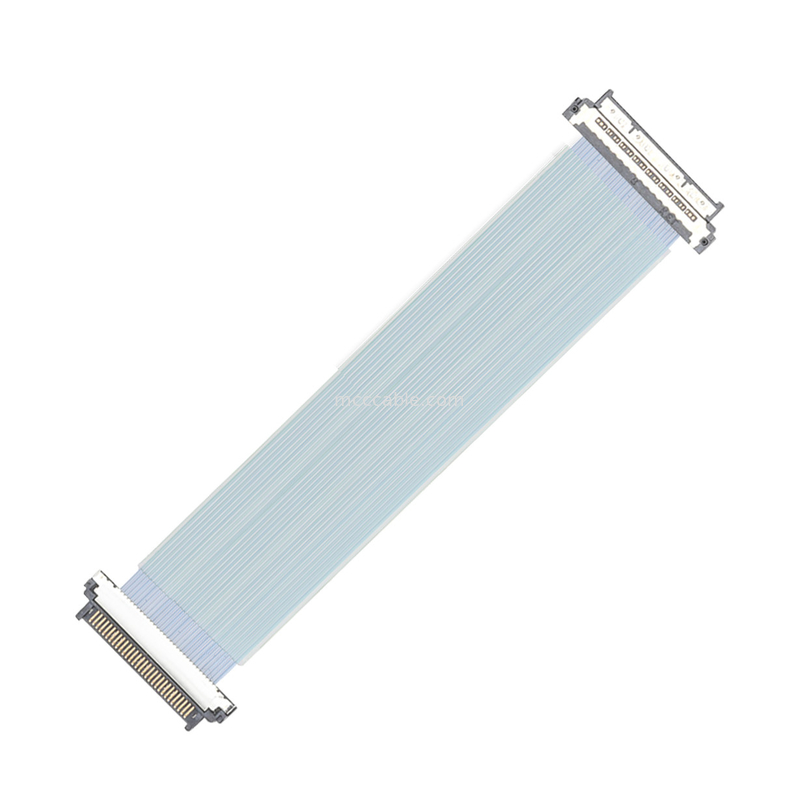

El cable USL20-30SS-100-B:
Los conectores de esta serie tienen una inclinación de 0,4 mm y una baja altura de montaje de 1,0 mm.
Cuando se compara con nuestra actual serie SSL de conectores para 0,5-mm pitch, cables coaxial ultrafinos, el
La serie USL alcanza una reducción importante de aproximadamente el 50% en términos de volumen acoplado, contribuyendo así a la reducción de las emisiones de gases de efecto invernadero.
La reducción de peso y la miniaturización de los dispositivos.
Este producto dispone de un conector de ángulo recto en el lado del tablero y de un tipo recto en el lado del cable.
Además, actualmente están disponibles variantes de 30 y 40 contactos.
Los componentes de los cables microcoaxiales, los componentes de los cables eDP, los componentes de los cables LVDS, los componentes de los cables microcoaxiales,
Fabricantes de arneses de alambre de tono fino
¿Es una fábrica?
R: Sí, tenemos más de 17 años de experiencia en diseño y fabricación.
¿Hay alguna certificación?
R: Sí, hay IS09001, ISO14001, TS16949, ISO13485, UL certificados.
¿Cuál es nuestra especialidad?
R: Podemos diseñar productos según la solicitud.
P4: ¿Acepta pedidos OEM y ODM?
R: Sí, aceptamos pedidos OEM/ODM. Para pedidos OEM, el MOQ es de 100pcs. Para pedidos ODM, el MOQ es de 100pcs.
1000pcs. Se cobrará la tarifa de molde según el diseño.
P5: ¿Cuánto tiempo se necesita para completar un pedido?
R: Para pedidos pequeños y productos en stock, la preparación y entrega tardarán menos de 3 días.
El tiempo de envío depende de la elección del cliente, el más rápido 7 días y el más largo 1 mes.
Para grandes pedidos, ya que necesitamos confirmar todas las cosas incluyen preparación material, producción, este pro
El proceso de certificación tardará de 5 a 21 días laborables según la cantidad del pedido, las pruebas de 1 a 3 días laborables, un
y finalmente, el embalaje de 1 día, así que el más rápido 7 días y el más largo 25 días sin envío.
¿Qué otro servicio podemos obtener como clientes a largo plazo?
1El nuevo producto se ofrecerá con el pedido, para que pueda ver si es un producto potencial en el mercado.
y promoverlo, y tendrás derecho a revender el producto en tu distrito.
2- Descuento adicional en las tarifas, precio más barato para comprar productos en menor cantidad.
3Podemos ofrecer ayuda en imágenes de promoción, y hacer imágenes con el logotipo de los clientes
¿Cuánto tiempo dura la garantía del cable, y si es defectuoso o defectuoso, cómo proteger sus beneficios?
R: Todos nuestros cables se venden con 12-36 meses de garantía, y para el pedido de gran cantidad, vamos a ofrecer 0,3%
a 0.5% de respaldo por defectuoso enviado con el pedido, así que si usted ordena 1000pcs, eso significa que puede obtener 100
3pcs con copia de seguridad. Si usted consigue defectuoso más de 5pcs, y menos del 0,1%, por favor póngase en contacto con las ventas y
ofrecen imágenes, y vamos a resolver su problema en la forma de reemplazar con un nuevo pedido o reembolso.
¿Acepta el pedido de muestras gratis?
R: Sí, se admite el pedido de muestras, algunas muestras se pueden ofrecer de forma gratuita, excluyendo el flete de envío.
¿Cómo puede contactarnos?
Envíe sus detalles de consulta en el siguiente, haga clic en "enviar" ahora! muestra gratuita y el mejor precio están esperando
Usted, si no puede encontrar el producto en nuestra web, también puede enviar una consulta a nosotros, incluso si no hacemos
Si lo hacemos, encontraremos el mismo producto con buena cantidad y buen precio.
