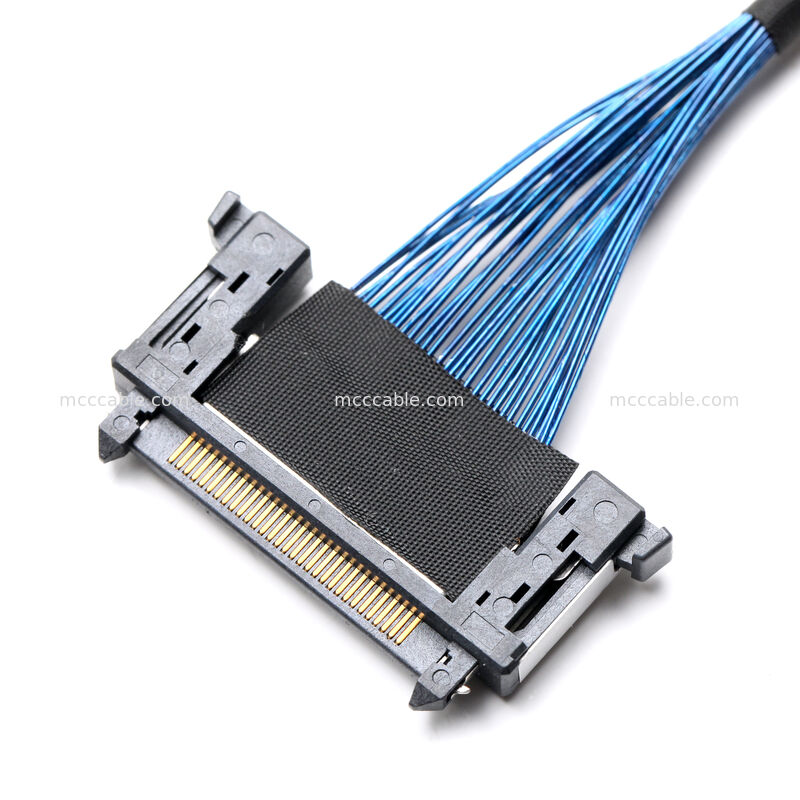

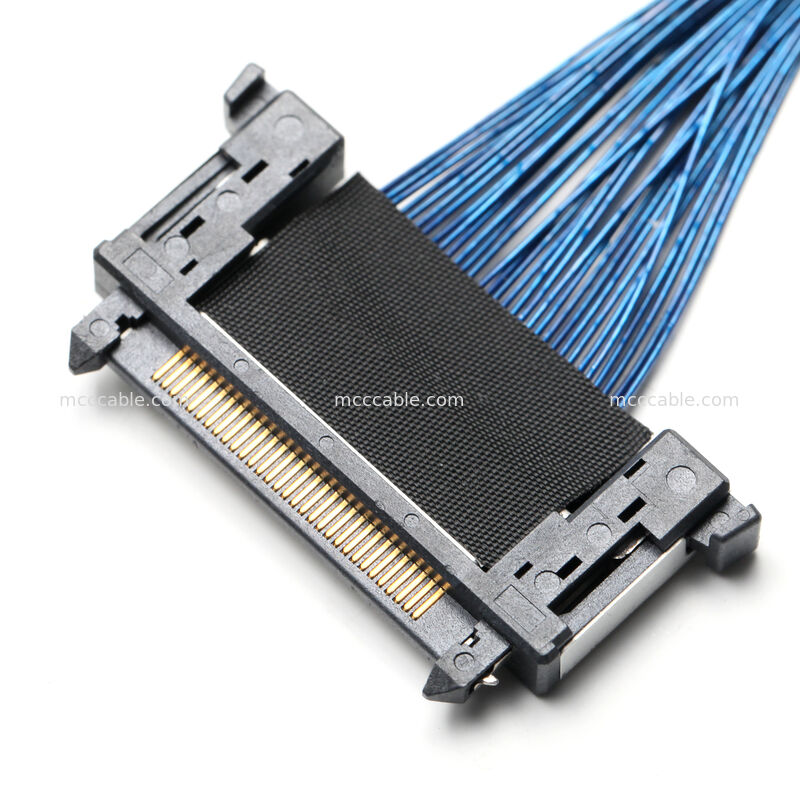

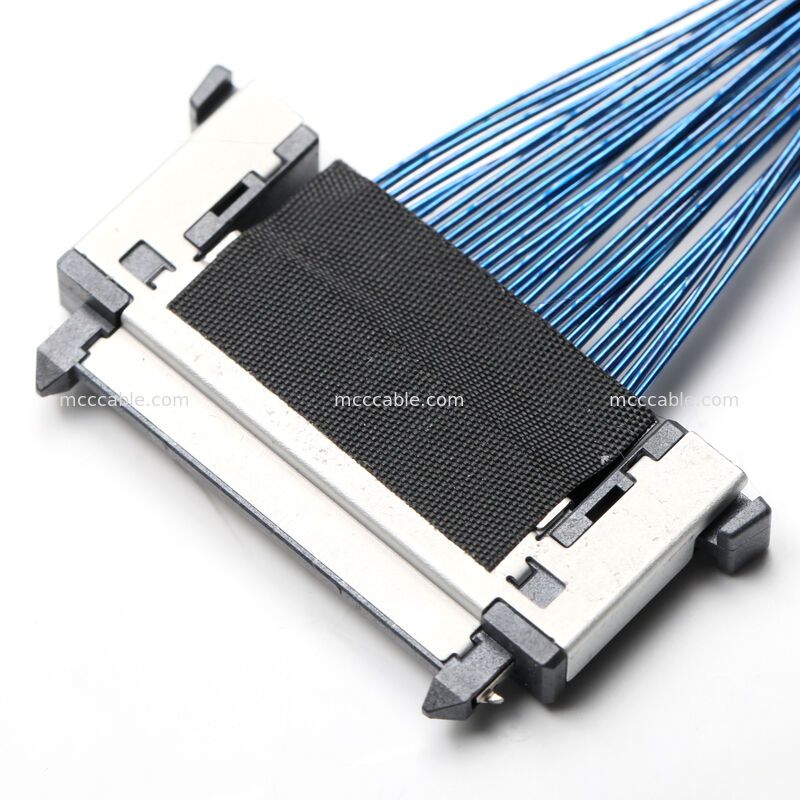

Ensamblaje de cables de señal de alta densidad con cables azules 40AWG y conectores de cierre

Ensamblaje de cables de señal de alta densidad con cables azules de 40AWG
y conectores de cierre



Aplicaciones del conjunto de cables de señal de alta densidad:

Este conjunto de cables de señal de alta densidad está diseñado para la transmisión interna de señales
entre módulos electrónicos muy espaciados.
Basado en la estructura compacta del conector y el cableado paralelo de calibre fino que se muestra en
el dibujo, se utiliza típicamente en:

1. Modulos de visualización y paneles integrados
2. Tableros de control industriales con espacio de enrutamiento limitado
3. Sistemas electrónicos compactos que requieren señales estables de varios canales
4. Equipo en el que la longitud del cable controlada y la retención de los conectores son críticas

El diseño del conector de cierre ayuda a mantener un contacto confiable en entornos donde
pueden producirse vibraciones o apareamientos repetidos.

Configuración del producto del conjunto de cables de señal de alta densidad:

Características eléctricas del conjunto de cables de señal de alta densidad:

Según las notas de dibujo, este conjunto de cables de señal de alta densidad es eléctricamente
verificados para garantizar una transmisión estable de la señal:

1. Se aplicará un ensayo 100% abierto, corto e intermitente
2. Resistencia del conductor: ≤ 2,0 Ohms
3. Resistencia de aislamiento: ≥ 2 MΩ @ 200 V de corriente continua
4. Tensión de resistencia: 250 V CA, 0,5 mA, 10 ms

Estos ensayos ayudan a garantizar la coherencia y fiabilidad de las interfaces de señal multipin en sistemas compactos.
los diseños electrónicos.

Ventajas estructurales del conjunto de cables de señal de alta densidad:

La estructura mostrada tanto en las imágenes como en el dibujo enfatiza la fiabilidad en un espacio limitado:

1. Los cables finos 40AWG permiten una alta densidad de alfileres sin un espesor excesivo del cable
2. El enrutamiento de cables paralelos soporta rutas de señal organizadas
3. La fijación de cinta de tela mejora el alivio de la tensión y la gestión de los cables
4. La estructura del conector de cierre mejora la estabilidad del apareamiento

Esta construcción es adecuada para aplicaciones donde los cables redondos estándar no son prácticos.

Opciones personalizadas para el montaje de cables de señal de alta densidad:

Aunque este conjunto se muestra con una estructura definida y longitud, la personalización es
apoyado a nivel de fabricación:

1. La longitud del cable se puede ajustar según el diseño del sistema
2. La asignación de pines puede seguir los dibujos aprobados por el cliente
3. El color del alambre, el método de agrupación y las posiciones de fijación se pueden personalizar
4. El alcance de los ensayos eléctricos puede ajustarse a los requisitos de la aplicación

Todas las construcciones personalizadas se producen basándose en dibujos confirmados para garantizar dimensiones y
consistencia eléctrica.
