4 pin Nano-Fit para 6.3 mm de cuchilla femenina Terminal de cableado de energía con núcleo de ferrita

Cable de alimentación de 4 pines Nano-Fit a terminal de pala hembra de 6,3 mm
Arnés con núcleo de ferrita

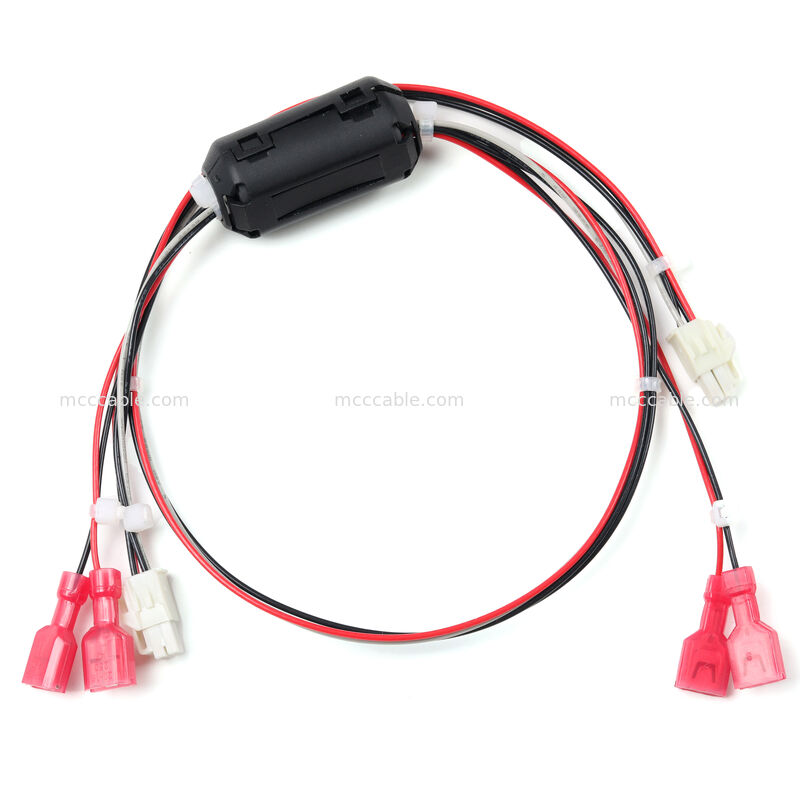

Descripción general del arnés de cableado de alimentación:

Este arnés de cableado de alimentación está diseñado para circuitos de distribución y control de alimentación internos en
equipos electrónicos. El arnés conecta un conector Nano-Fit de 4 pines a varios
terminales de pala hembra totalmente aislados de 6,3 × 0,8 mm, lo que proporciona una conexión fiable entre
placas de control y componentes de alimentación.

El arnés utiliza cables de cobre de 22 AWG para una transmisión de energía estable y está equipado con
un núcleo de ferrita a presión para reducir la interferencia electromagnética en los circuitos de alimentación.

Este arnés de cableado se utiliza comúnmente en módulos de control de potencia, electrónica industrial y
equipos que requieren una distribución de energía estable de bajo voltaje.

Se admite la producción de arneses de cableado OEM y ODM basada en dibujos y especificaciones del cliente.
Construcción del arnés de cableado de alimentación:

Conector

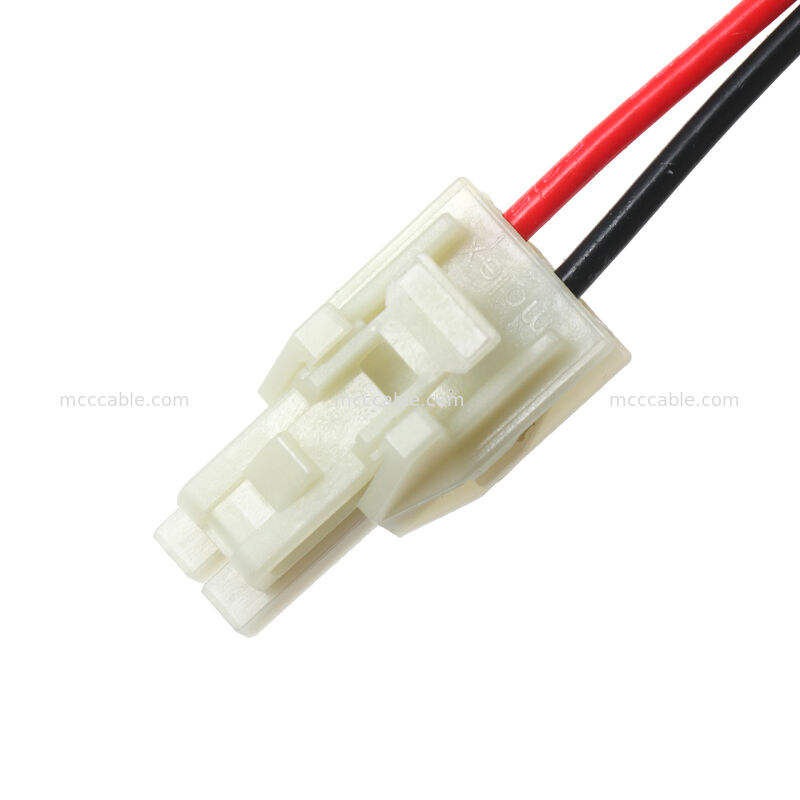

Conector hembra de 4 pines y 2 filas

• Carcasa tipo Nano-Fit
• Tipo de terminal

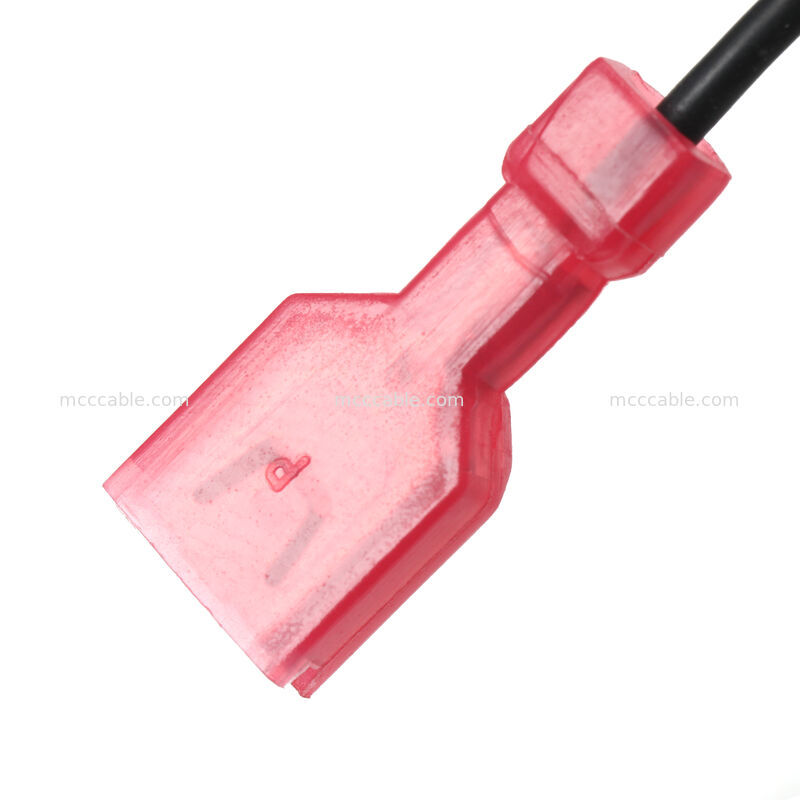

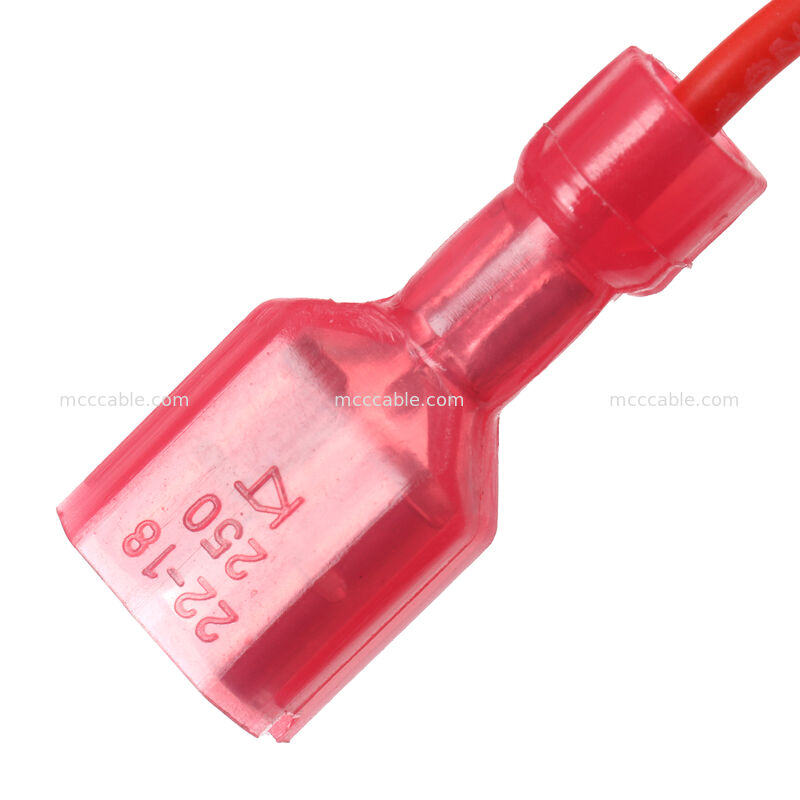

Terminal de pala hembra totalmente aislado

• Tamaño: 6,3 × 0,8 mm
• Cable

Cable de cobre

• Calibre del cable: 22 AWG
• Colores del cable

Rojo

• Negro
• Gris
• Protección del cable

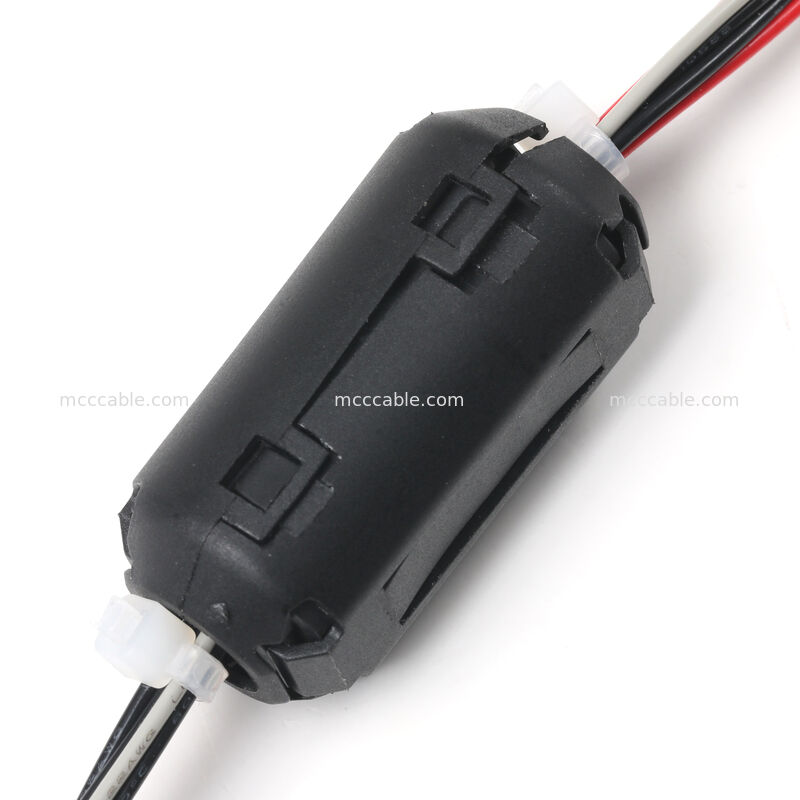

Núcleo de ferrita a presión para supresión de EMI

• Bridas para la gestión de cables
• Todos los detalles estructurales siguen los dibujos de ingeniería aprobados.

Datos eléctricos del arnés de cableado de alimentación:

Artículo

Este arnés de cableado de alimentación es adecuado para la distribución de energía interna en sistemas electrónicos

tales como:
Módulos de corrección del factor de potencia (PFC)

• Fuentes de alimentación industriales
• Electrónica de control
• Equipos de automatización
• Paneles de control eléctrico
• El núcleo de ferrita ayuda a reducir la interferencia electromagnética en los circuitos de transmisión de energía.

Personalización del arnés de cableado de alimentación:

Este arnés de cableado de alimentación se puede personalizar según los requisitos de la aplicación, que incluyen:

Longitud del cable

• Calibre del cable
• Configuración del color del cable
• Tipos de terminales
• Configuración de pines del conector
• Especificación del núcleo de ferrita
• Se admiten servicios de fabricación de arneses de cableado OEM y ODM.
