22AWG UL3239 Arneses de cableado de energía interna con terminales femeninos totalmente aislados de 6,3 mm

Arnés de cableado de alimentación interna UL3239 AWG22 con terminales hembra totalmente aislados de 6,3 mm
Terminales hembra totalmente aislados de 6,3 mm



Descripción general del arnés de cableado de alimentación:

Este arnés de cableado de alimentación interna está diseñado para conexiones eléctricas fiables de bajo voltaje
dentro de equipos y sistemas eléctricos. El ensamblaje utiliza cables de cobre UL3239 AWG22
para proporcionar un rendimiento eléctrico estable y buena resistencia al calor para aplicaciones de cableado interno.

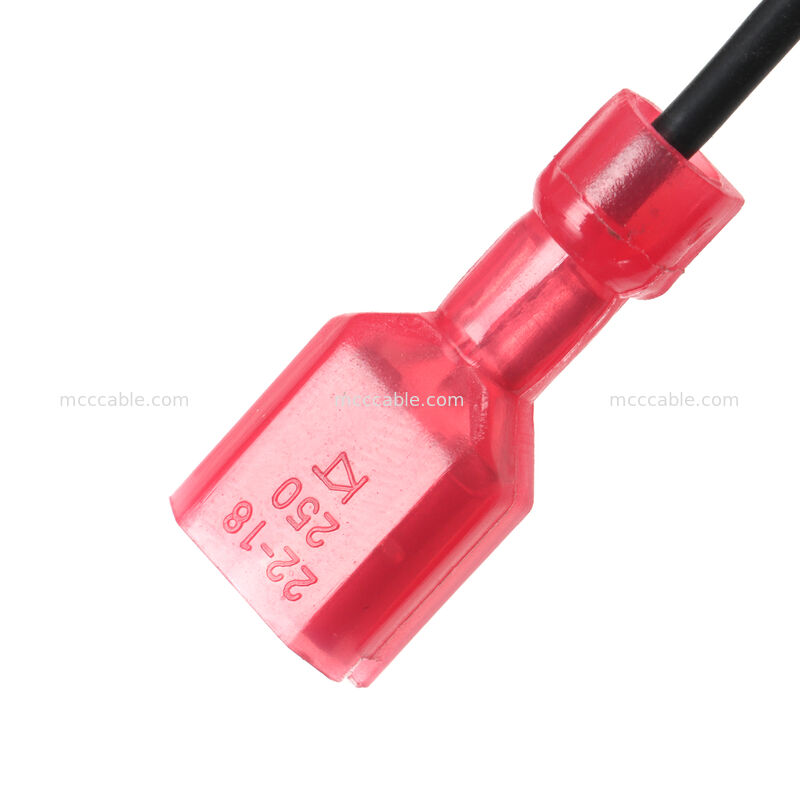

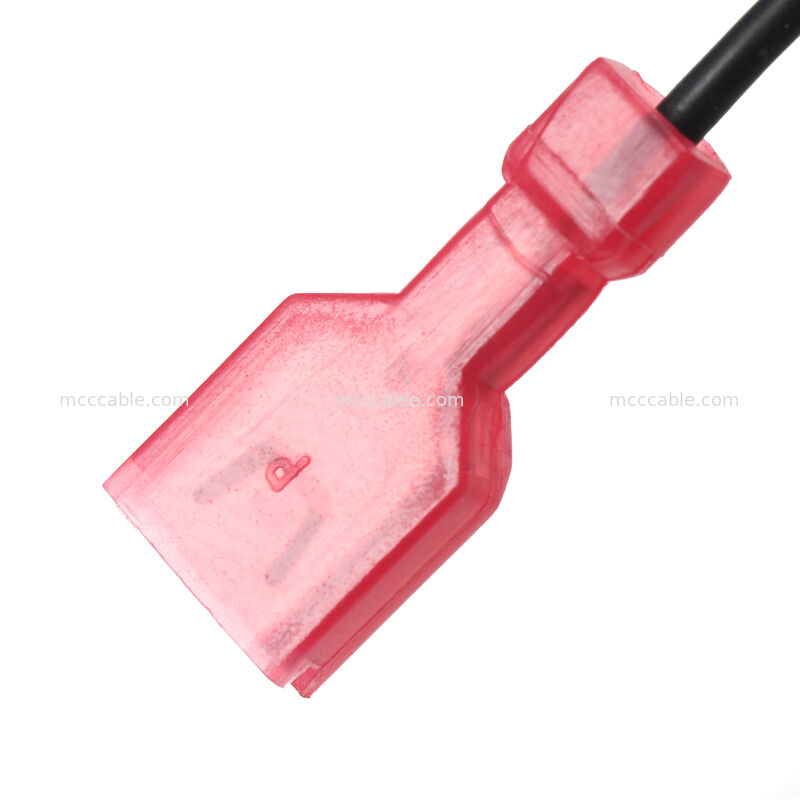

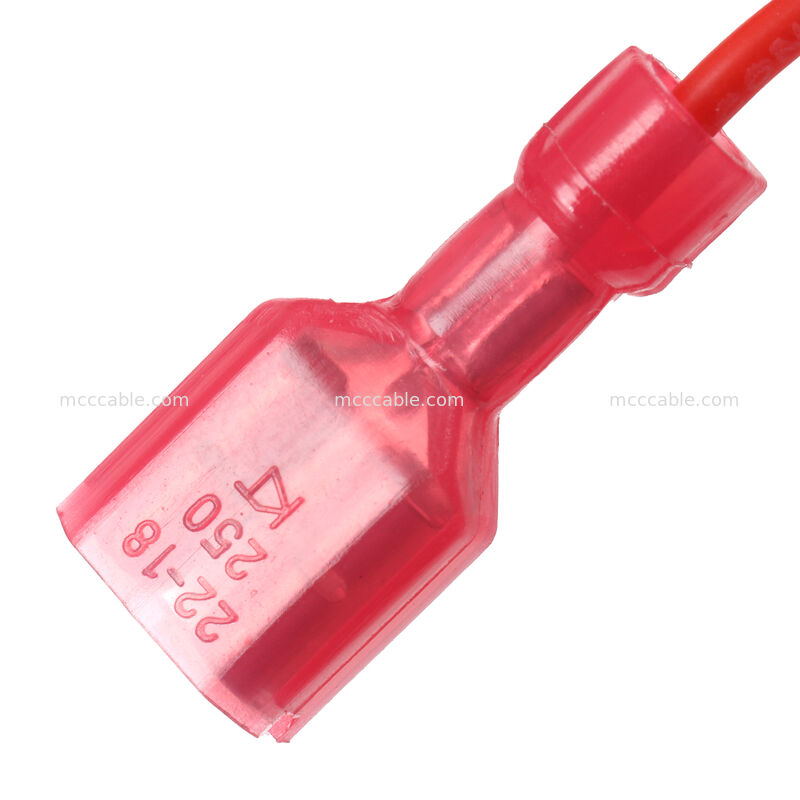

Cada cable está terminado con un terminal de pala hembra totalmente aislado de 6,3 × 0,8 mm, lo que garantiza
un contacto eléctrico seguro al tiempo que protege la conexión de cortocircuitos accidentales. El

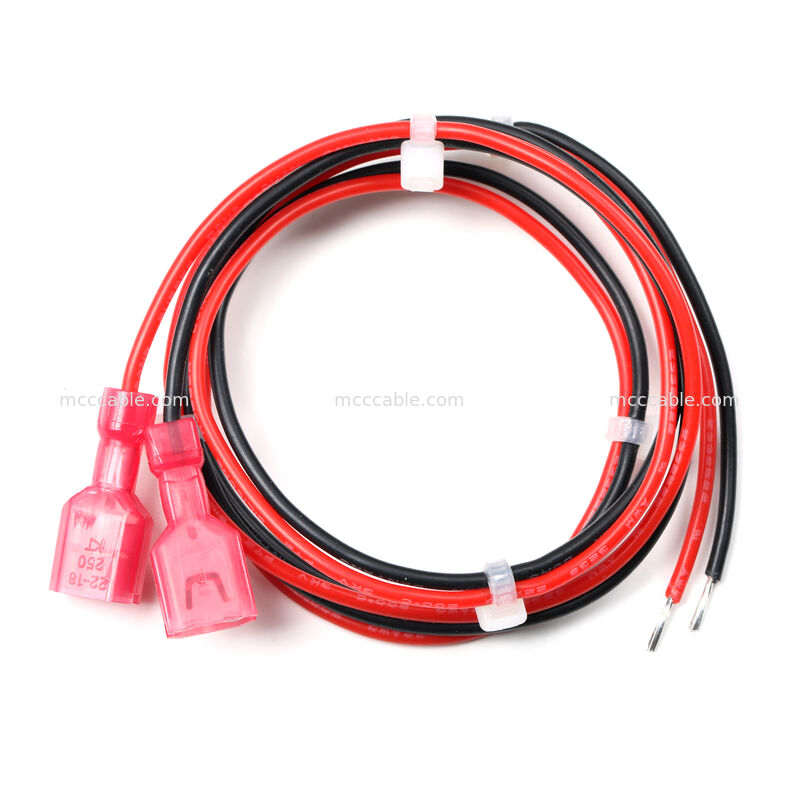

arnés incluye cables rojos y negros, que se utilizan típicamente para el enrutamiento de alimentación positiva y negativa
en sistemas electrónicos.

Los cables se agrupan utilizando bridas de nailon para mantener un diseño de cableado organizado dentro

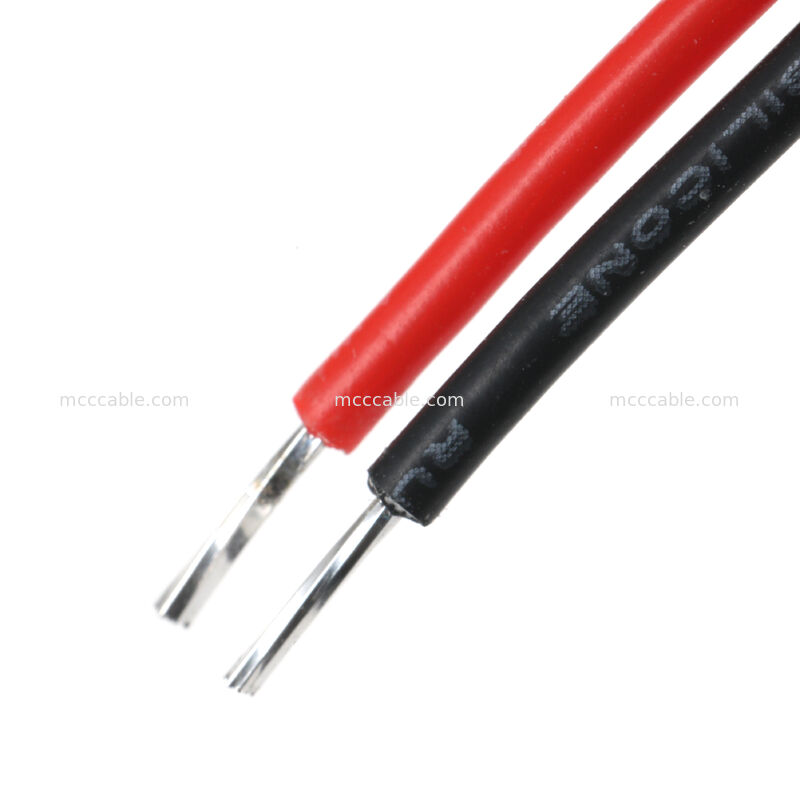

del equipo. Los extremos opuestos de los cables están pelados y listos para soldar, lo que permite una fácil integración
en circuitos internos o ensamblajes de PCB.

Este arnés de cableado de alimentación se utiliza ampliamente en equipos industriales, sistemas de control, módulos electrónicos
y cableado interno de electrodomésticos, donde se requiere una distribución de energía estable y una gestión de cables limpia.
Construcción del arnés de cableado de alimentación:

Conductor: Cable de cobre, AWG22

Tipo de cable: Cable aislado de alta temperatura UL3239
Colores de los cables

Cable rojo

Cable negro

Tipo de terminación

Terminal de pala hembra totalmente aislado

Tamaño del terminal: 6,3 × 0,8 mm

Gestión de cables

Bridas de nailon (5 unidades)

Preparación del cable

Extremos pelados y soldados (5 mm)

Todos los detalles estructurales siguen los planos de ingeniería aprobados.

Datos eléctricos del arnés de cableado de alimentación:

Artículo

Este arnés de cableado de alimentación es adecuado para conexiones eléctricas internas en diversos equipos

y sistemas, incluyendo:
Paneles de control eléctrico

• Equipos electrónicos industriales
• Módulos de fuente de alimentación
• Electrodomésticos
• Sistemas de cableado interno
• El arnés está destinado a instalación interna fija en lugar de cables de alimentación externos.

Personalización del arnés de cableado de alimentación:

Este arnés de cableado se puede personalizar según los requisitos del proyecto, incluyendo:

Longitud del cable

• Combinación de colores de los cables
• Tipo y orientación del terminal
• Método de agrupación de cables
• Marcas de etiquetado o identificación
• Se admiten servicios de arneses de cableado OEM y ODM. Se pueden fabricar ensamblajes de cables personalizados

según los dibujos o especificaciones técnicas del cliente.
