Cable de alimentación de tarjeta de sincronización personalizado 70093-0800 a 45559-0002

Personalizado 70093-0800 a 45559-0002
Conjunto de cable de alimentación de tarjeta de sincronización



70093-0800 a 45559-0002 Técnico de ensamblaje de cables
Descripción general

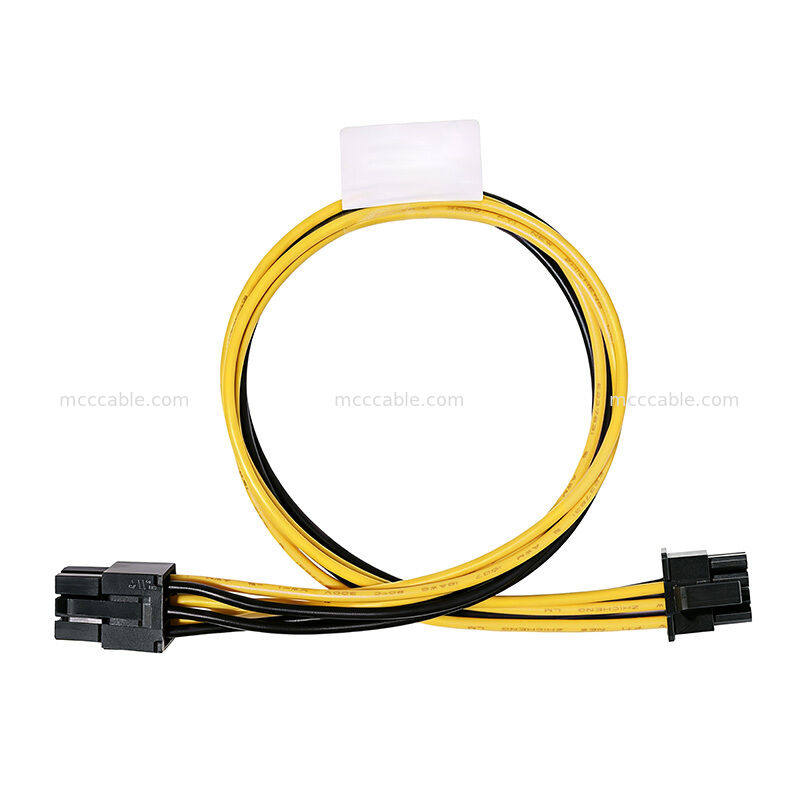

El conjunto de cables de alimentación 70093-0800 a 45559-0002 es un cable personalizado de alto rendimiento.
Arnés diseñado para Sync Card Power para sistemas X13DEG-OA. Con un 8 pines
Conector de paso de 3,00 mm en un extremo y un conector de paso de 4,20 mm de 6 pines en el otro, esto
12 pulgadas ($12'' \pm 0.5''$) el conjunto proporciona una entrega confiable de energía de +12 V y conexión a tierra
conexión. Fabricado estrictamente de conformidad con los estándares medioambientales RoHS 3,
Garantiza una alta durabilidad térmica y eléctrica para aplicaciones industriales y de servidores exigentes..

Mapa de cableado y distribución de pines eléctricos para 70093-0800

El conector de 8 posiciones 70093-0800 (CN1) se convierte en el conector de 6 posiciones 45559-0002
(CN2) utilizando conductores de cobre 18AWG de alta calidad. A continuación se muestra la asignación detallada de pines.:

Lista de materiales y especificaciones para el ensamblaje 70093-0800

Este mazo de cables de alimentación personalizado está integrado con componentes estándar industriales reconocidos por UL.:

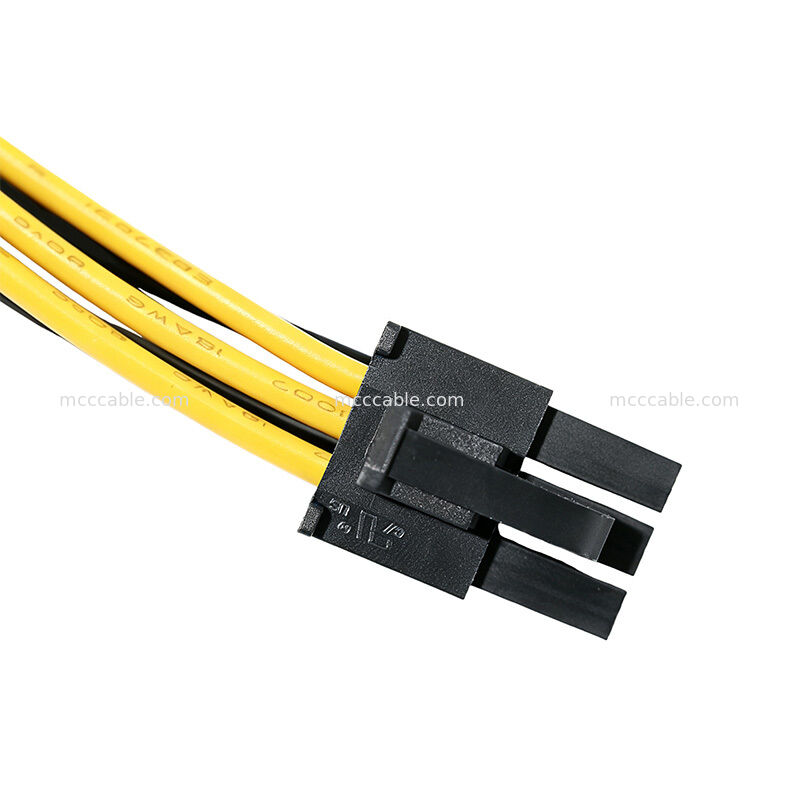

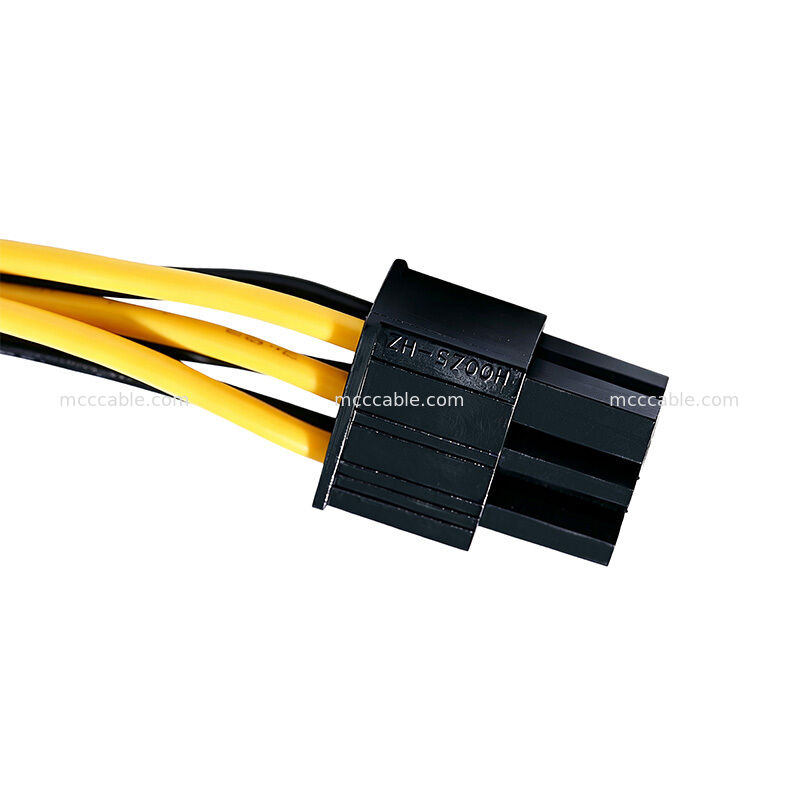

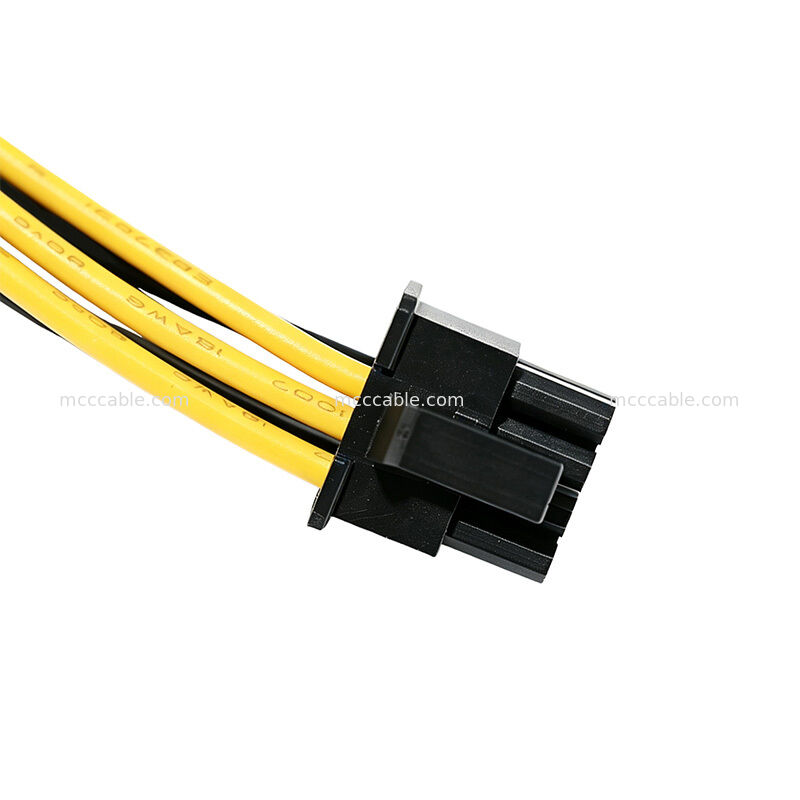

Interfaz CN1 (equivalente a 70093-0800): conector Micro-Hi de 8 posiciones, paso de 3,00 mm,
Carcasa negra, clasificación retardante de llama UL94V-0.

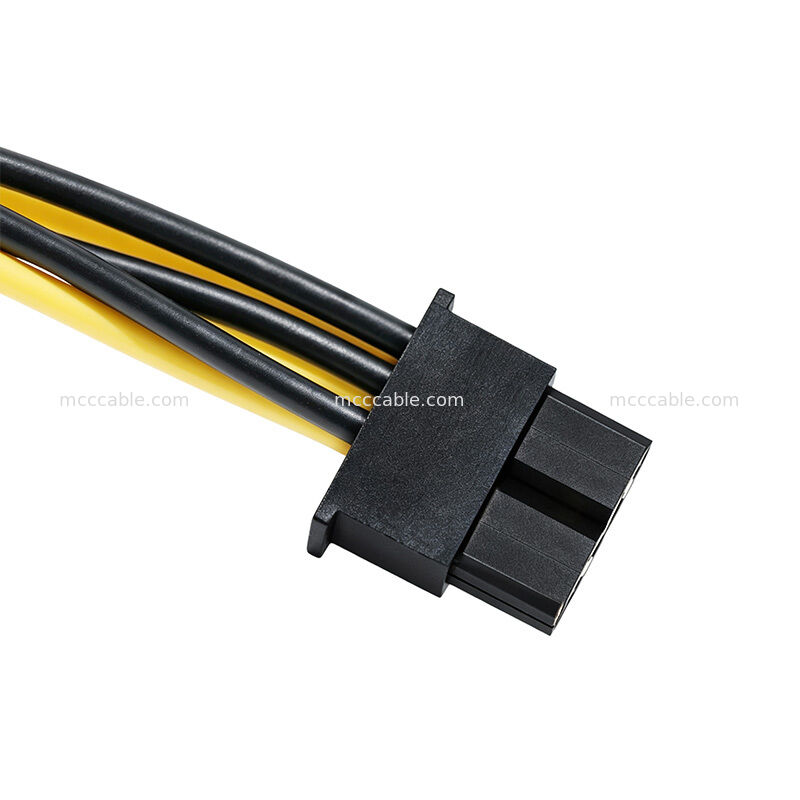

Interfaz CN2 (equivalente a 45559-0002): conector de alimentación de 6 posiciones, paso de 4,20 mm,
Carcasa negra, clasificación retardante de llama UL94V-0.

Terminales de engarzado: contactos hembra estañados de alta conductividad adecuados para cableado de 16 a 24 AWG.

Cable de conexión (300 V UL1007): cable trenzado de 18 AWG reconocido por UL1007 (negro para tierra,
Amarillo para +12V).

Identificación personalizada: Etiqueta personalizada aplicada en el centro con detalles de la pieza, número de pedido,
e información de revisión según los requisitos del cliente.

Estándares de prueba y garantía de calidad para 45559-0002
cables

Para garantizar una alta estabilidad y una conectividad perfecta, todos los cables 70093-0800 a 45559-0002
Los conjuntos están sujetos a rigurosos controles de fabricación.:

Cumple con RoHS 3: libre de materiales peligrosos, conforme a la normativa europea
directivas medioambientales.

Pruebas de fuerza de tracción y engarzado de precisión: se verifica cada engarzado de terminal para evitar
desconexión o caídas de tensión.

Prueba de continuidad eléctrica al 100%: Totalmente probada para continuidad del circuito, cortocircuitos y
alineación correcta de los pines antes del envío.

Servicios de personalización OEM para cable 70093-0800
Asambleas

Proporcionamos soluciones completas de fabricación personalizadas basadas en su aplicación específica.
requisitos:

Calibre de cable y aislamiento: opciones disponibles en 16 AWG, 18 AWG o teflón para alta temperatura
Configuraciones de cables.

Longitudes de cable personalizadas: Longitudes de cable personalizadas adaptadas al diseño de su gabinete interno
más allá del diseño estándar de 12 pulgadas.

Etiquetado y embalaje: etiquetado, serialización y personalización con clasificación UL969 personalizados
opciones de embalaje ESD antiestáticas.

Sino-Media es un fabricante especializado de conjuntos de cables. Utilizamos tecnología de punta
equipos de automatización, materias primas de primera calidad, un sólido sistema de garantía de calidad,
y un equipo técnico capacitado para ofrecer cables y arneses personalizados de alta calidad.
componentes en pequeñas cantidades. Nuestra ingeniería, producción y control de calidad.
Los equipos garantizan la excelencia de estos componentes únicos. Nuestra misión es mejorar
calidad del producto continuamente, satisfacer las necesidades del cliente y mantener la experiencia en el
Materiales que utilizamos y recomendamos. Nuestra dedicación a la satisfacción del cliente impulsa
el continuo crecimiento de la empresa.
