Lugar de origen:
Porcelana
Nombre de la marca:
Customization
Certificación:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número de modelo:
Conjunto de cable LVDS de 28 AWG con conector de paso de 0,5 mm
El video
El video
El video
El video
El ensamblaje de cable LVDS personalizado de 28 AWG está diseñado para señales diferenciales de alta velocidad
transmisión entre componentes electrónicos y sistemas relacionados con pantallas.
El ensamblaje de cable utiliza alambre UL1571 de 28 AWG y una configuración de conector de paso fino.
Se integran múltiples pares de señales diferenciales en el ensamblaje del cable para admitir LVDS
conexiones de señal.

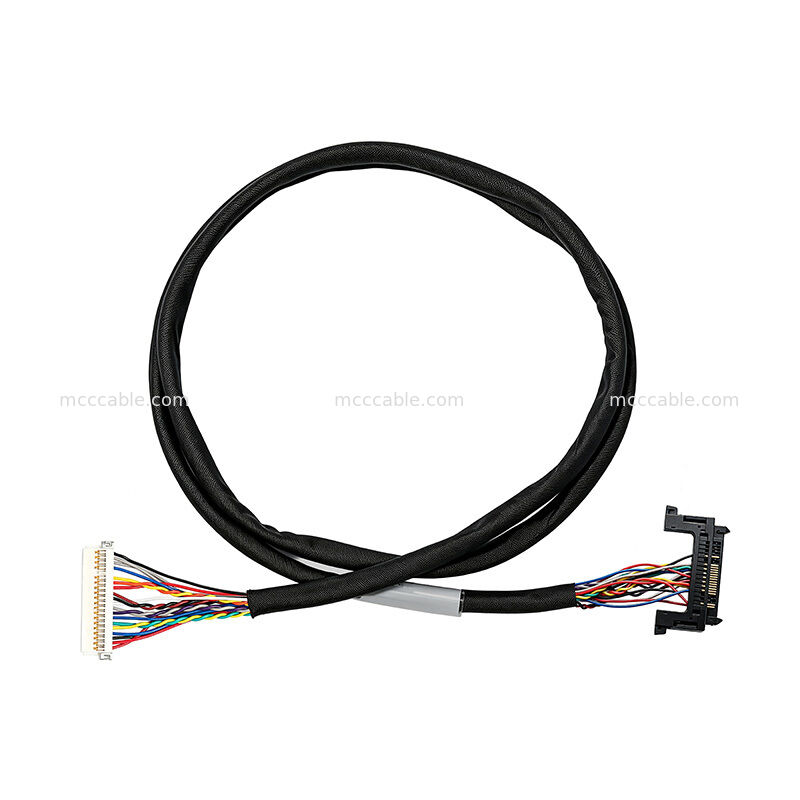

La longitud del cable es de aproximadamente 610 mm (24 pulgadas), con el conector y el cableado
configuración fabricada según los requisitos especificados.
| Artículo | Especificación |
|---|---|
| Tipo de producto | Ensamblaje de cable LVDS |
| Tamaño del conductor | 28 AWG |
| Tipo de alambre | UL1571 |
| Longitud del cable | 610 ± 10 mm |
| Longitud aprox. | 24 pulgadas |
| Paso del conector | 0.5 mm |
| Configuración del conector | 31 pines + 20 posiciones |
| Material del conductor | Cobre estañado |
| Material de aislamiento | SRPVC |
| Temperatura nominal | 80 °C |
| Voltaje nominal | 30V |
| Cumplimiento | RoHS 3.0 |

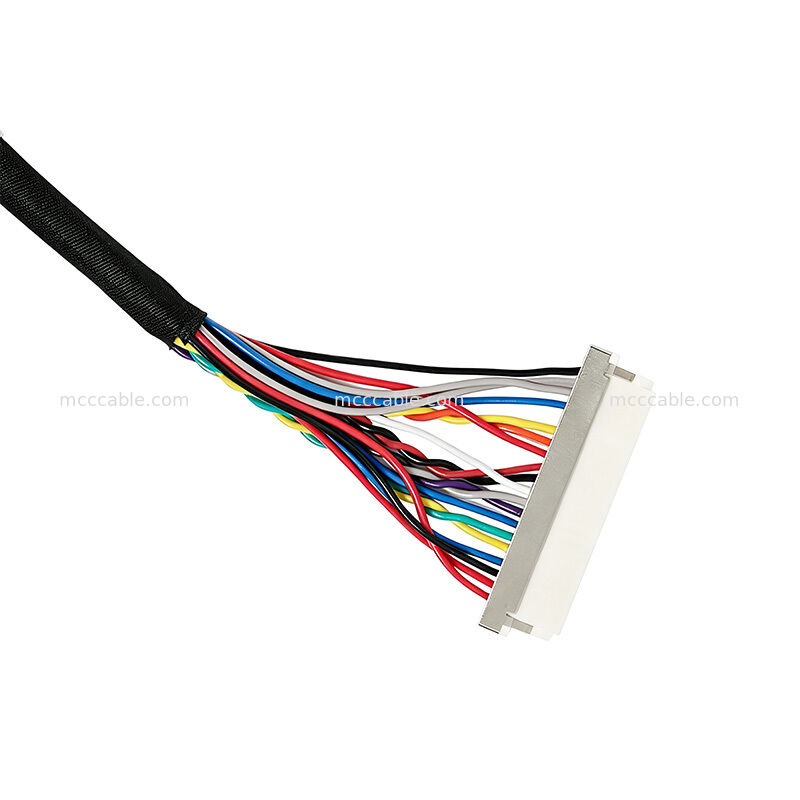

El ensamblaje de cable LVDS de 28 AWG utiliza una configuración de conector de paso fino diseñada para
aplicaciones electrónicas compactas.

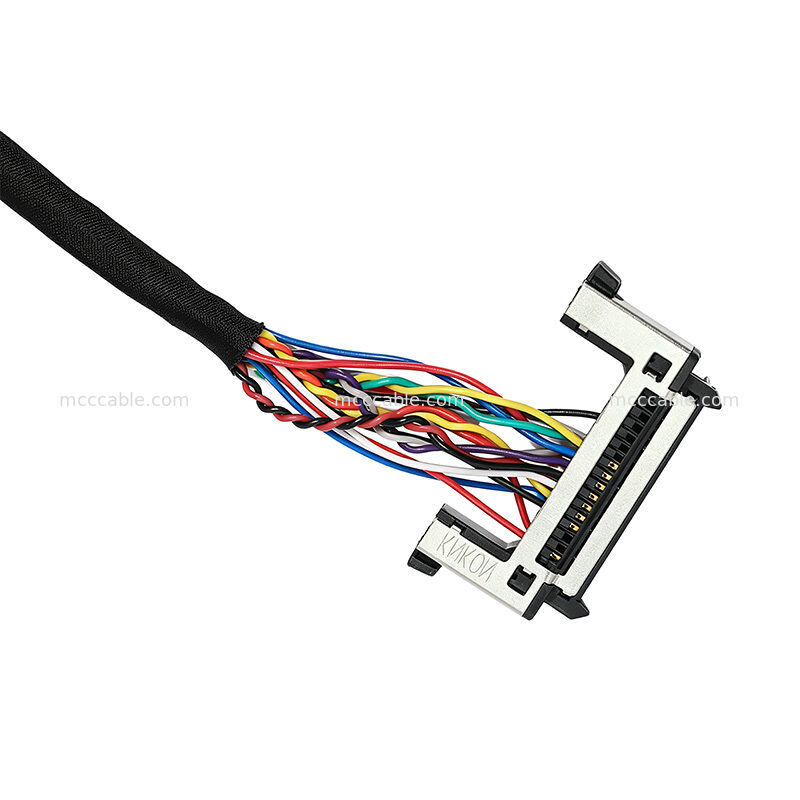

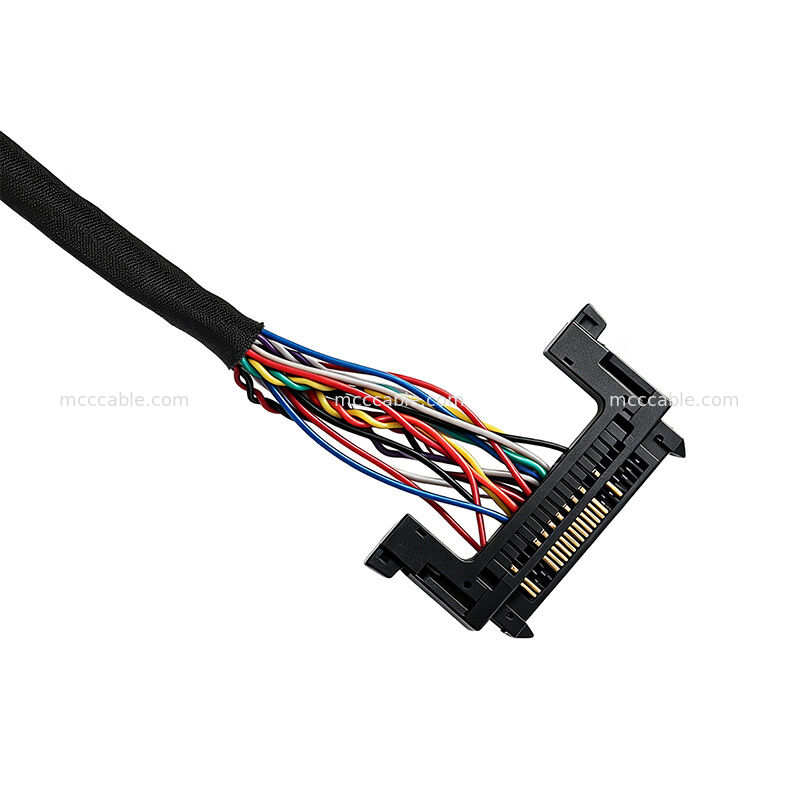

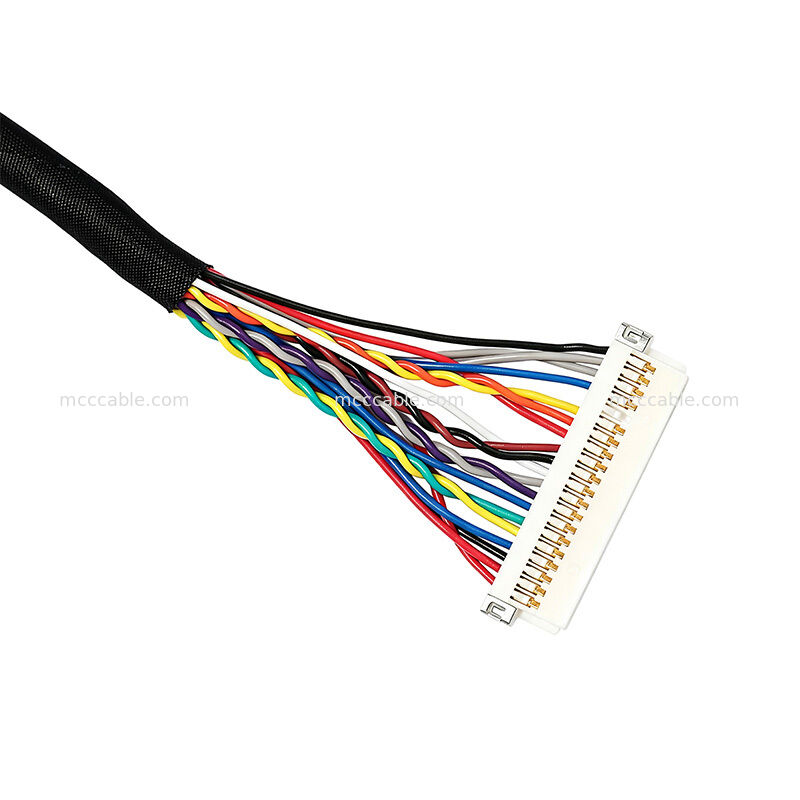

Un conector utiliza una carcasa de 31 pines y paso de 0.5 mm, mientras que el lado opuesto utiliza un conector de 20 posiciones.
Esta configuración proporciona una interfaz compacta para aplicaciones donde el conector
la densidad y el espacio de enrutamiento del cable son importantes.
La estructura del conector de paso fino es adecuada para equipos electrónicos compactos que requieren una
conexión LVDS multipin.
El ensamblaje de cable LVDS personalizado incorpora múltiples pares de señales diferenciales para LVDS
comunicación.
La configuración de señal especificada incluye:
La configuración de cableado también incluye múltiples conexiones a tierra para admitir la especificada
estructura de interfaz.
Esta configuración multipar hace que el cable sea adecuado para aplicaciones que requieren organizadas
transmisión de señal diferencial LVDS.
El cable UL1571 de 28 AWG utiliza conductores de cobre estañado con aislamiento SRPVC.
Las especificaciones clave del alambre incluyen:
El cable especificado también tiene una resistencia máxima del conductor de 239 Ω/km a 20 °C.
El ensamblaje de cable LVDS personalizado es adecuado para sistemas electrónicos que requieren
conexiones de señal diferencial multipin compactas.
Su combinación de cableado UL1571 de 28 AWG, construcción de conector de paso fino, múltiples
pares diferenciales LVDS y una longitud de cable definida lo hacen adecuado para aplicaciones
donde se requiere cableado de señal eficiente en el espacio.
Las aplicaciones potenciales incluyen:
El ensamblaje de cable LVDS está sujeto a requisitos de inspección eléctrica definidos.
Los requisitos de calidad especificados incluyen:
Estos requisitos de inspección respaldan un rendimiento eléctrico constante y
calidad de producción para el ensamblaje de cable terminado.
